2024年3月12日以降にアップロードまたは更新されたコンテンツ、または2024年7月9日以降にアップロードされたPDFファイルに適用されます。
目的
CLO-SETにおけるサムネイルの種類とルールを学びます。
詳細
CLO-SETでは、2種類のサムネイルオプションが提供されています。
3DファイルをCLO-SETにアップロードする際、「デフォルト配色」または「カスタムビュー」のいずれかを選択できます。
1) デフォルト配色
- CLO-SETのサムネイルは、元のファイルに基づいて生成されます。2024年3月以降、CLO-SETのサムネイルはCLO3Dで保存された「デフォルト配色」と同期されるようになりました。

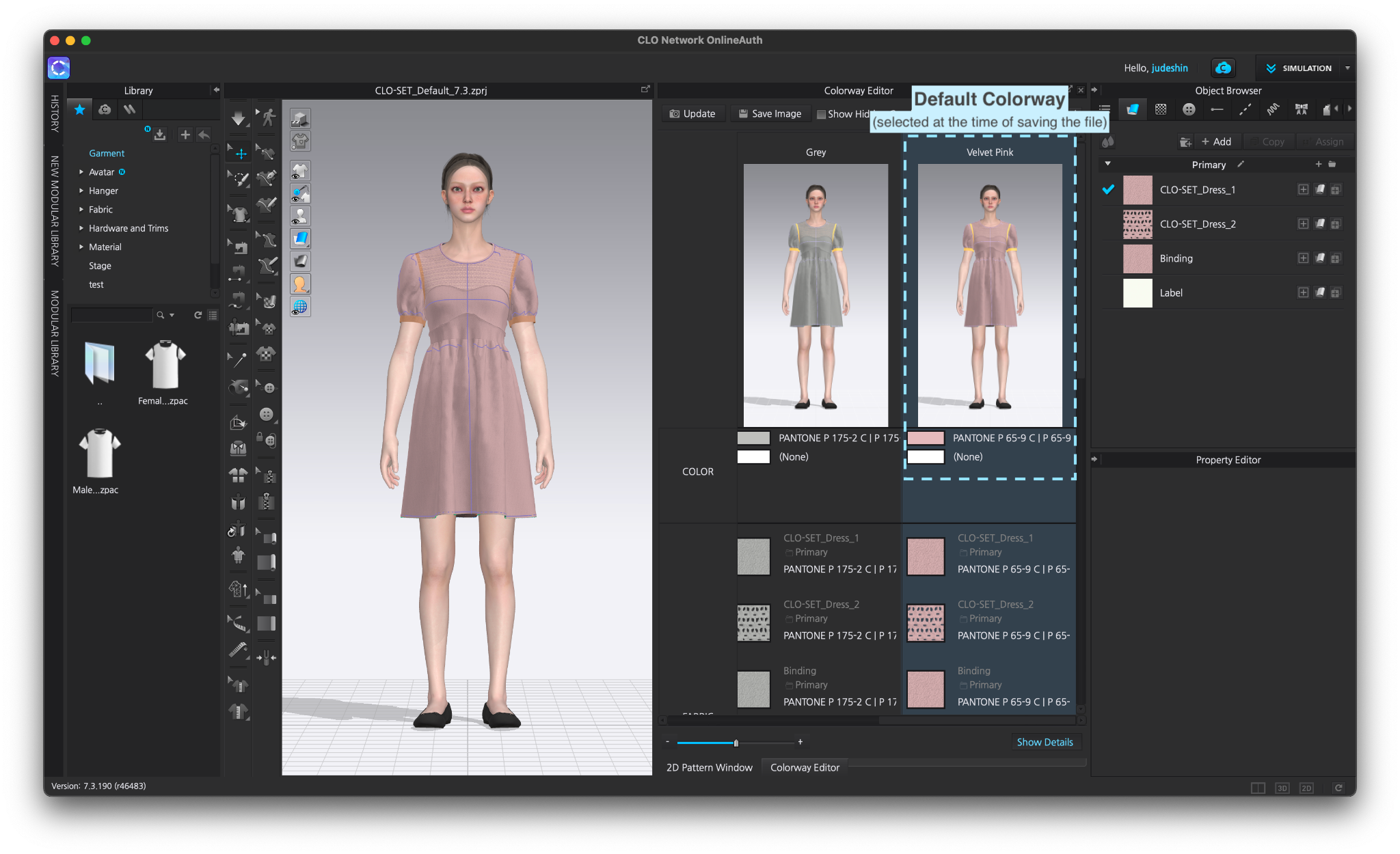

- 「デフォルト配色」とは、CLO3Dでファイルを保存した際に選択されていた配色です。
- CLO-SETで使用される「配色」を変更したい場合は、新しいバージョンをアップロードするか、「新しいバージョンの作成」機能を使用してください。
2) カスタムビュー
-

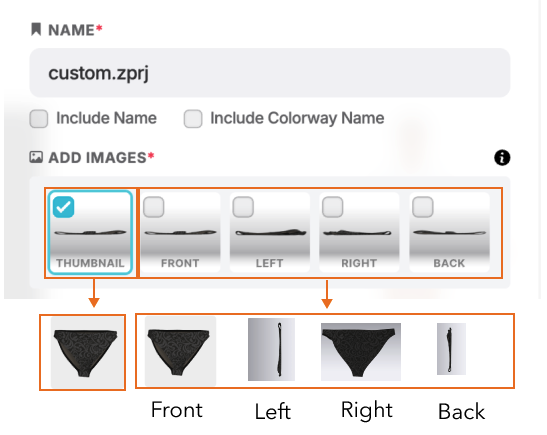

カスタムビューは、CLO3Dで特定の視点を保存できる機能です。
CLO-SETでは、カスタムビューに基づいたサムネイル画像やターンテーブル画像の表示をサポートしています。
💡 注意:：カスタムビューは、.zprjファイルのみ対応します。カスタムビューのデータは、.zprjファイルのみ保存されます。
💡 注意： カスタムビューは、以下のようにサムネイル機能が利用されるすべての場所に適用されます。
ラインシート、ビジュアルボード、ウェブ作業指示書、その他のCLO-SET上で表示サムネイル
3) サムネイルタイプとルール

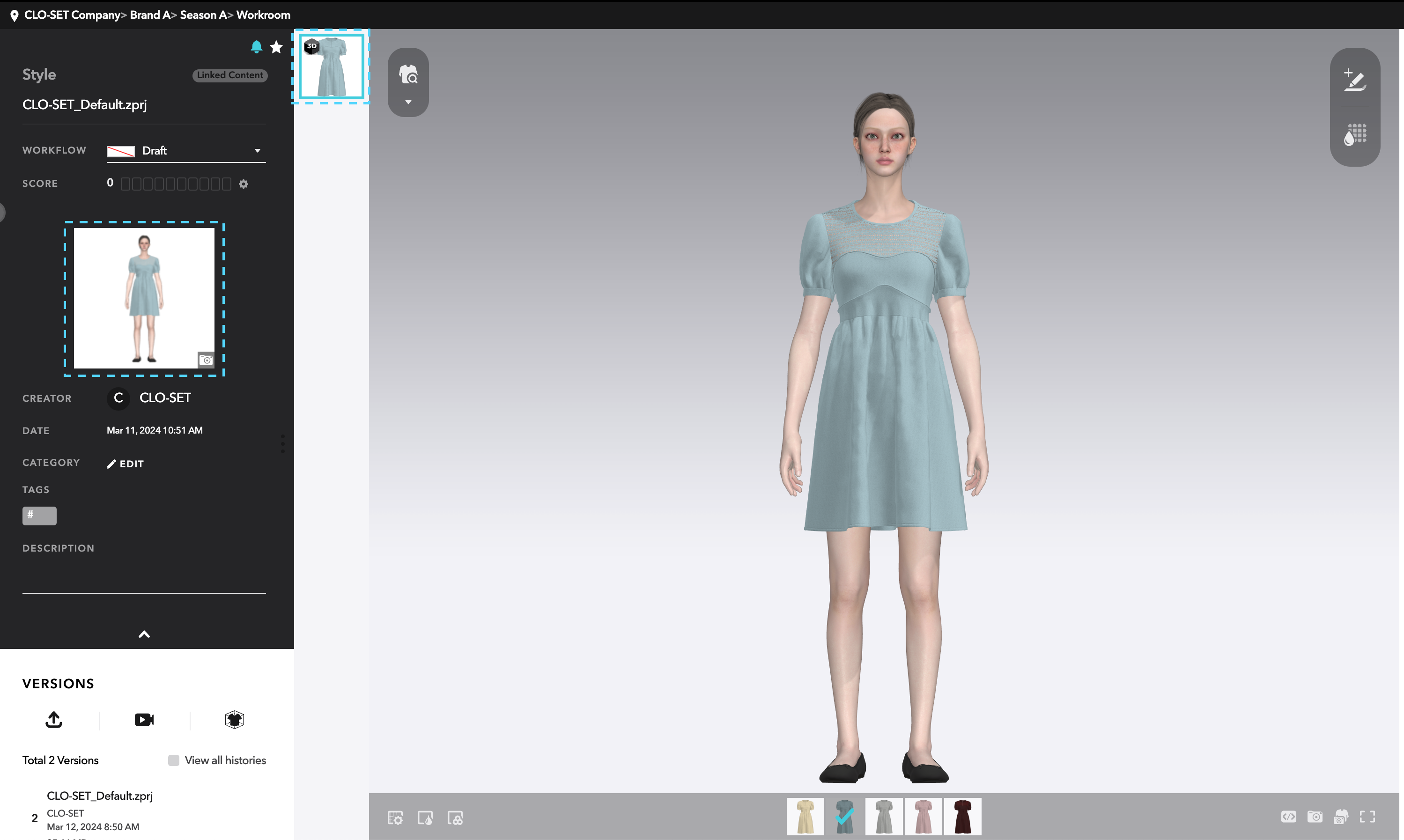

コンテンツページ
コンテンツページには3種類のサムネイル画像があります。
「重要」 2024年3月以降、コンテンツページ上のすべてのサムネイルは、アップロードされたファイルの「デフォルト配色」を基に表示されます。

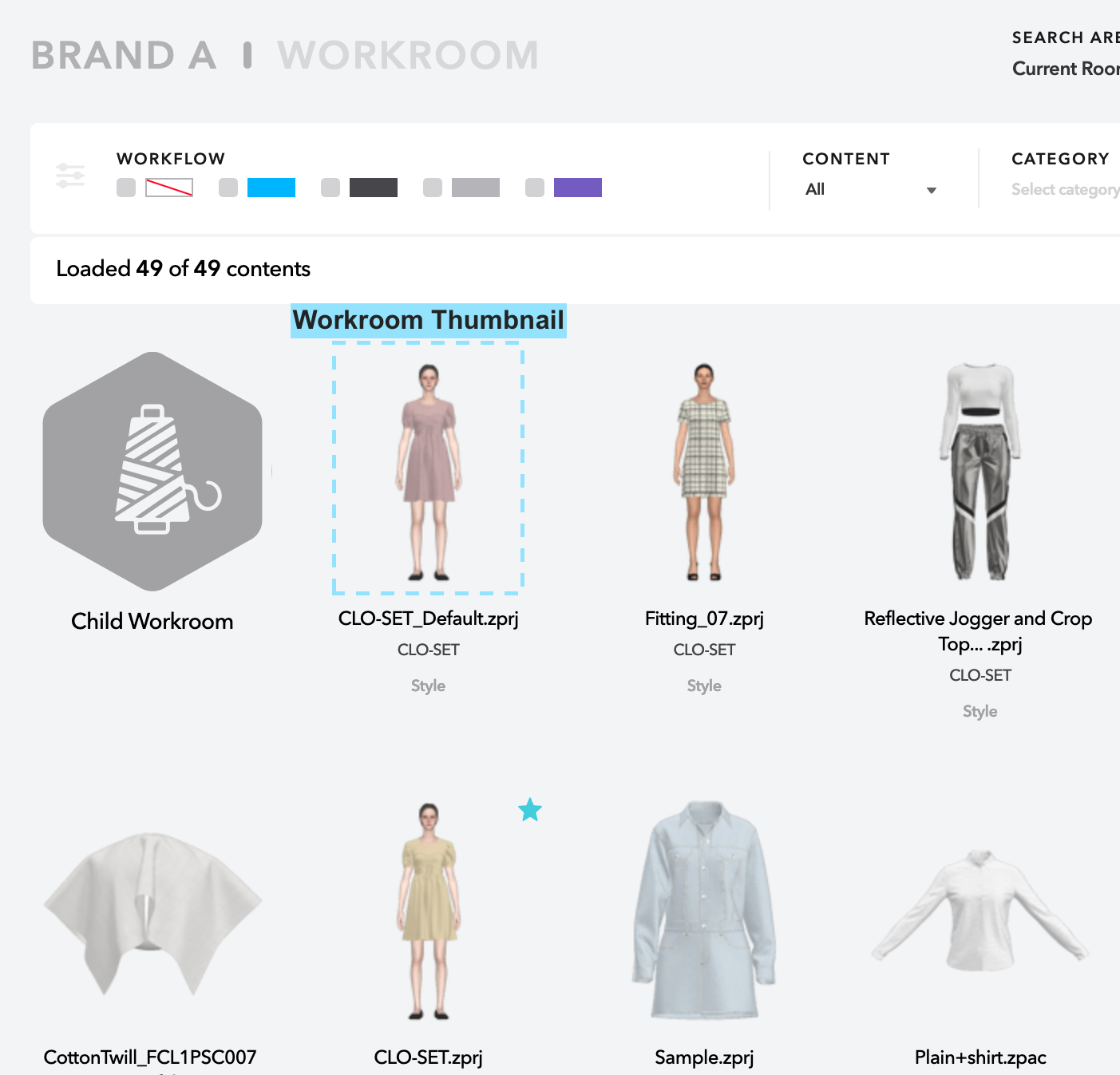

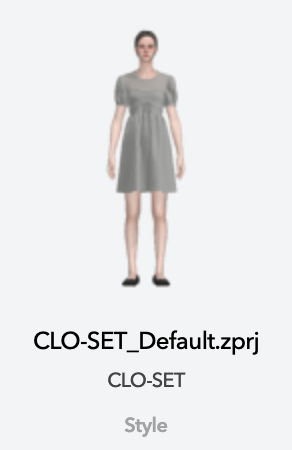

ワークルームビュー
「重要」 2024年3月以降、ワークルームのサムネイルおよびターンテーブルは、元ファイルの「デフォルト配色」を基準に表示されます。
アソートメント

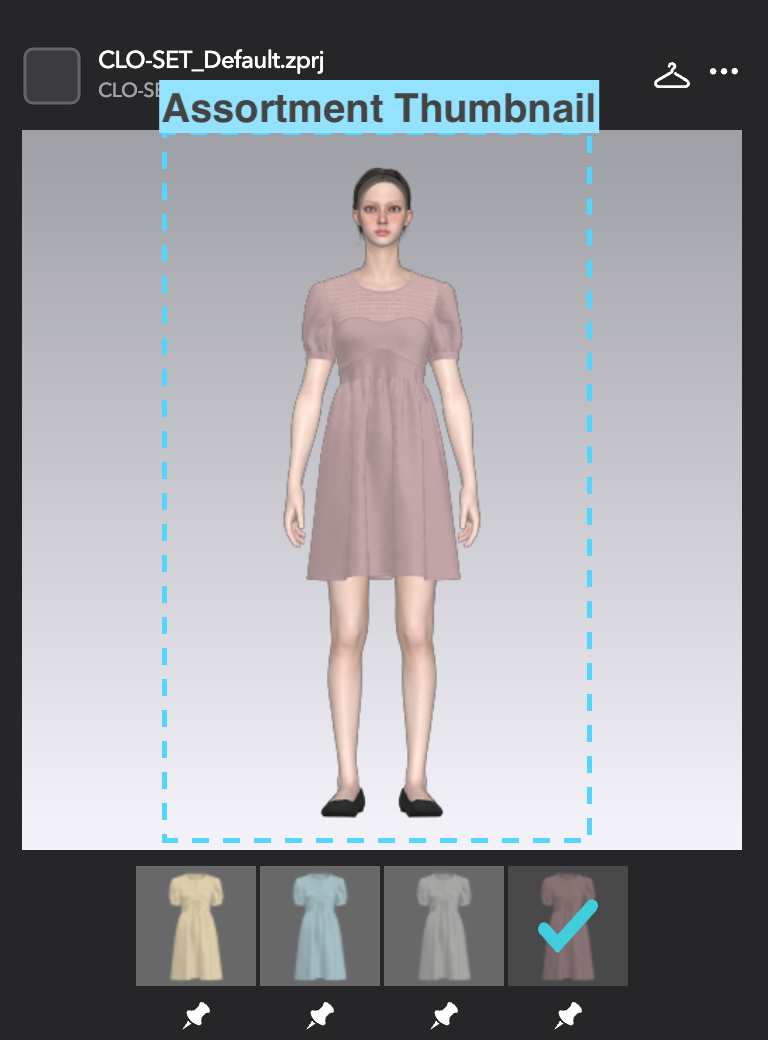

「重要」 2024年3月以降、アソートメント内のサムネイルは、コンテンツがアソートメントに追加された時点での最新バージョンの「デフォルト配色」を基に表示されます。
4) サムネイル変更方法
-
バージョンアップデート
-

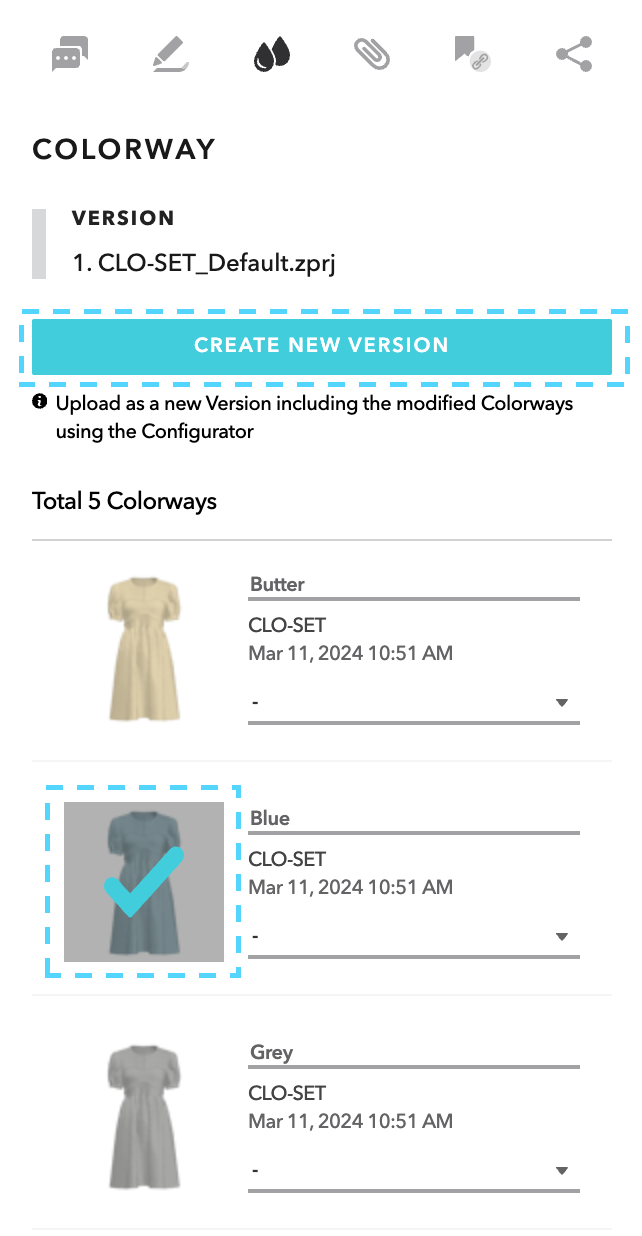

新しいバージョンの作成
- 「新しいバージョンの作成」を行うと、コンテンツページおよびワークルームビューのすべてのサムネイルが更新されます。
- 「新しいバージョンの作成」時に選択された配色は、「デフォルト配色」を置き換えます。
.
最新バージョン削除
-
- 最新バージョンを削除しても、ワークルームまたはコンテンツページの情報タブに表示されるサムネイルは更新されません。削除されたバージョンのサムネイルが引き続き表示されます。サムネイルを変更するには、「新しいバージョンをアップロード」するか、「新規バージョン作成」を行ってください。
5) PDF サムネイル
- PDFファイルを新しいコンテンツまたはバージョンとしてアップロードすると、CLO-SETは該当PDFの表紙ページを元にサムネイルを作成します。

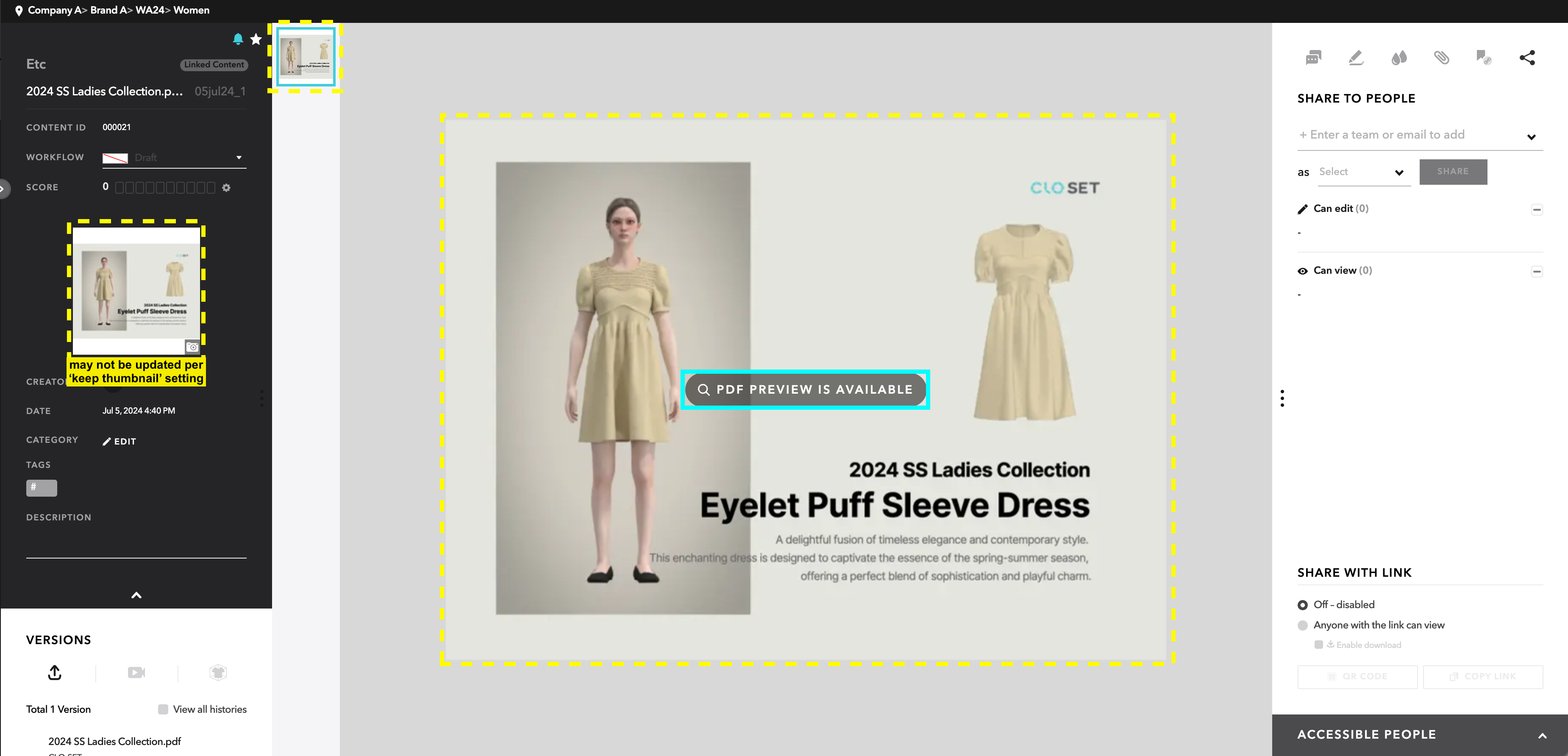

- ビューワー上の「PDFプレビュー」ボタンをクリックすることで、ドキュメント全体のプレビューを表示することができます。

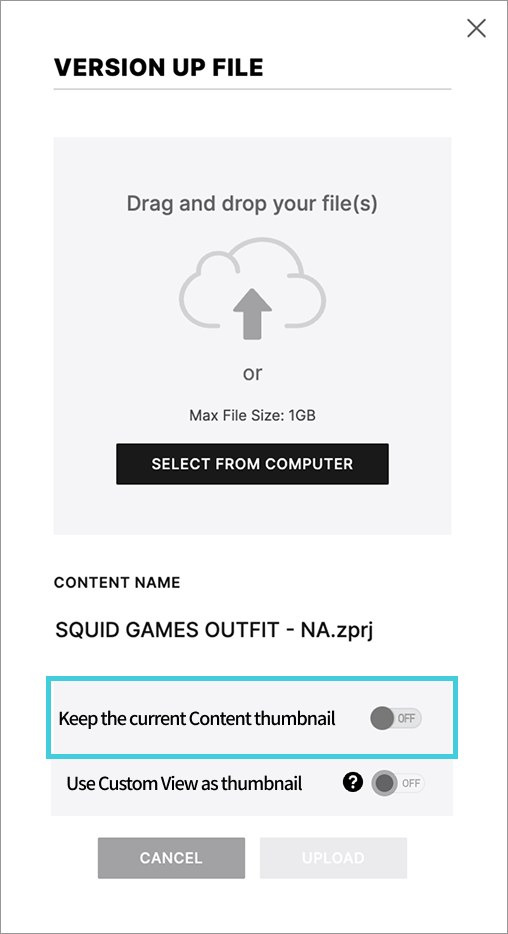

- 現在のサムネイルを保持」オプションが有効になっている場合は、コンテンツ情報タブおよびワークルームページのサムネイルは更新されません。
- ファイルサイズが大きすぎる場合やエラーによりファイルが開けない場合は、代わりにPDFアイコンが表示されます。
-

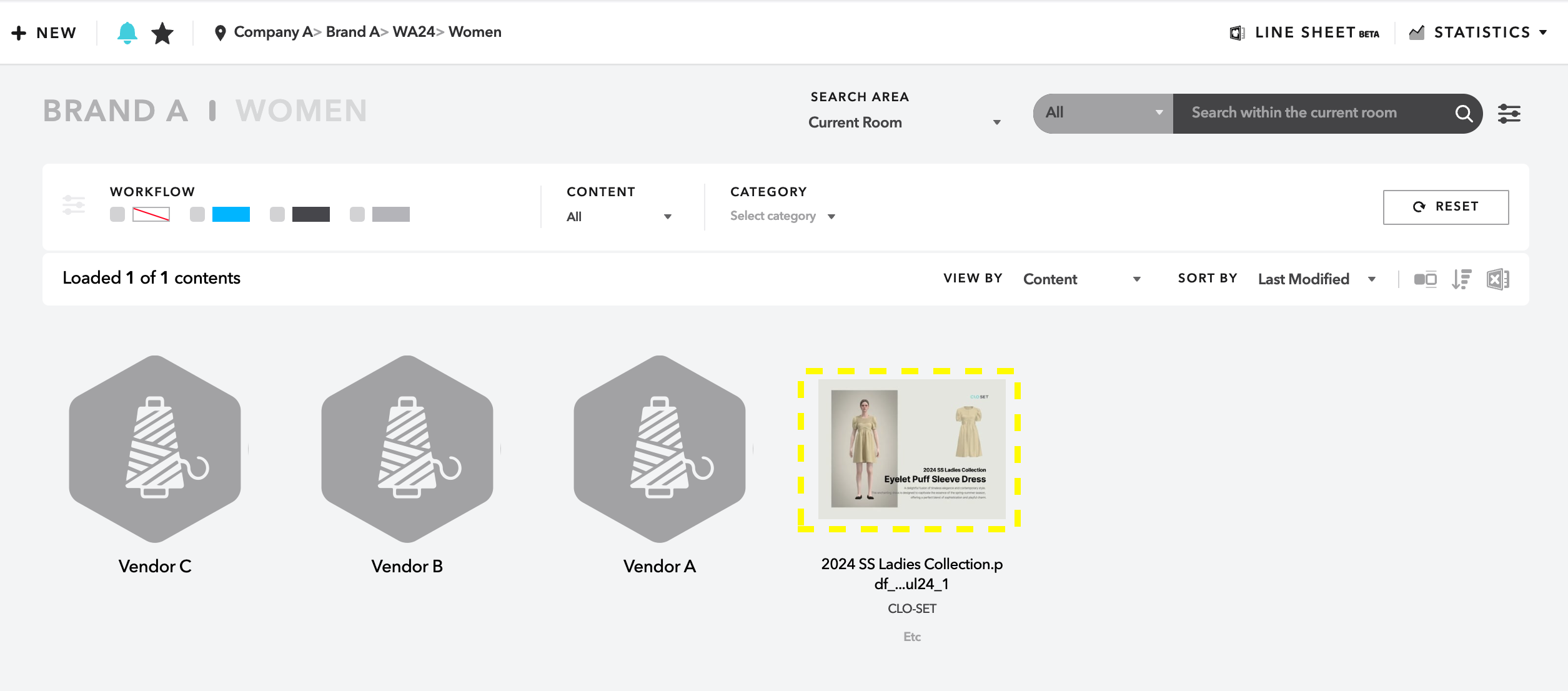

- コンテンツページサムネイル(PDF)
-
- ワークルーム サムネイル(PDF)
