Objective
CLOおよびMarvelousDesignerソフトウェアを使用してボタンホールアイテムを作成します。
必須および推奨
[必須]
- ボタンホールファイルの形式はbthである必要があります。
- ボタンホール画像は背景が透明で、PNG形式で保存されている必要があります。
- ボタンホール画像は、カラー値のない白黒である必要があります。
- ボタンホール画像は、階段のような効果を示してはなりません。
- ボタンホール画像は横向き画像として登録する必要があります。 （下の画像例を参照してください）
- アップロードするときは、説明欄に次の詳細を記入する必要があります。 （1）ボタンホールのデフォルトサイズ。ボタン単位で記入したり、幅、長さ、厚さの値で情報を提示することもできます。
[推奨]
- ボタンホールに使用する画像は、横幅300px以上を推奨します。
- スムーズなシミュレーションのために、製品のサイズが大きすぎたり小さすぎたりしないようにしてください。
詳細
1. CLOソフトウェアでのBTH形式の変換： CONNECTにアップロードできるのはCLO形式のファイルのみです。すべてのボタンホールは、CLOソフトウェアでBTH形式として保存する必要があります。
BTH形式で保存するには、背景が透明なPNGファイルが必要です。 PNG以外の形式を使用している場合は、他の画像編集ソフトウェアからPNG形式のファイルに変換します。
1-1. CLOを開きます。
1-2. オブジェクトブラウザから[ボタンホール]タブに移動し、[ボタンホール]を選択します。

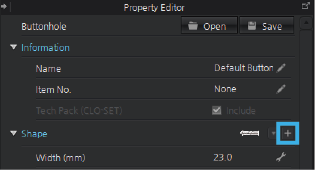

1-3. ボタンホールを登録するには、属性編集の[図形]メニューの横にある[+]ボタンをクリックします。
1-4. 登録情報を入力します。
- 名前：製品名を入力してください。
- 画像：[+]ボタンをクリックし、画像ファイルを読み込んで登録します。
-
サムネイル：ボタンホールの正面画像を登録します。
サムネイルは、背景が透明な横向き画像とPNG形式を登録します。
1-5. OKボタンをクリックします。
