视觉看板

  • 更新

权限：admin.png管理员，Collaborator.png协作者，Editor.png编辑者

类型：全部（进阶，免费，试用）



目的

了解如何在 CLO-SET 中创建/编辑/分享视觉看板

  1. 什么是视觉看板？
  2. 用户场景
  3. 创建
  4. 编辑模式
  5. 分享 & 发布
  6. 导出为 PDF
  7. 权限 & 通知
  8. 快捷键



细节

1) 什么是视觉看板？

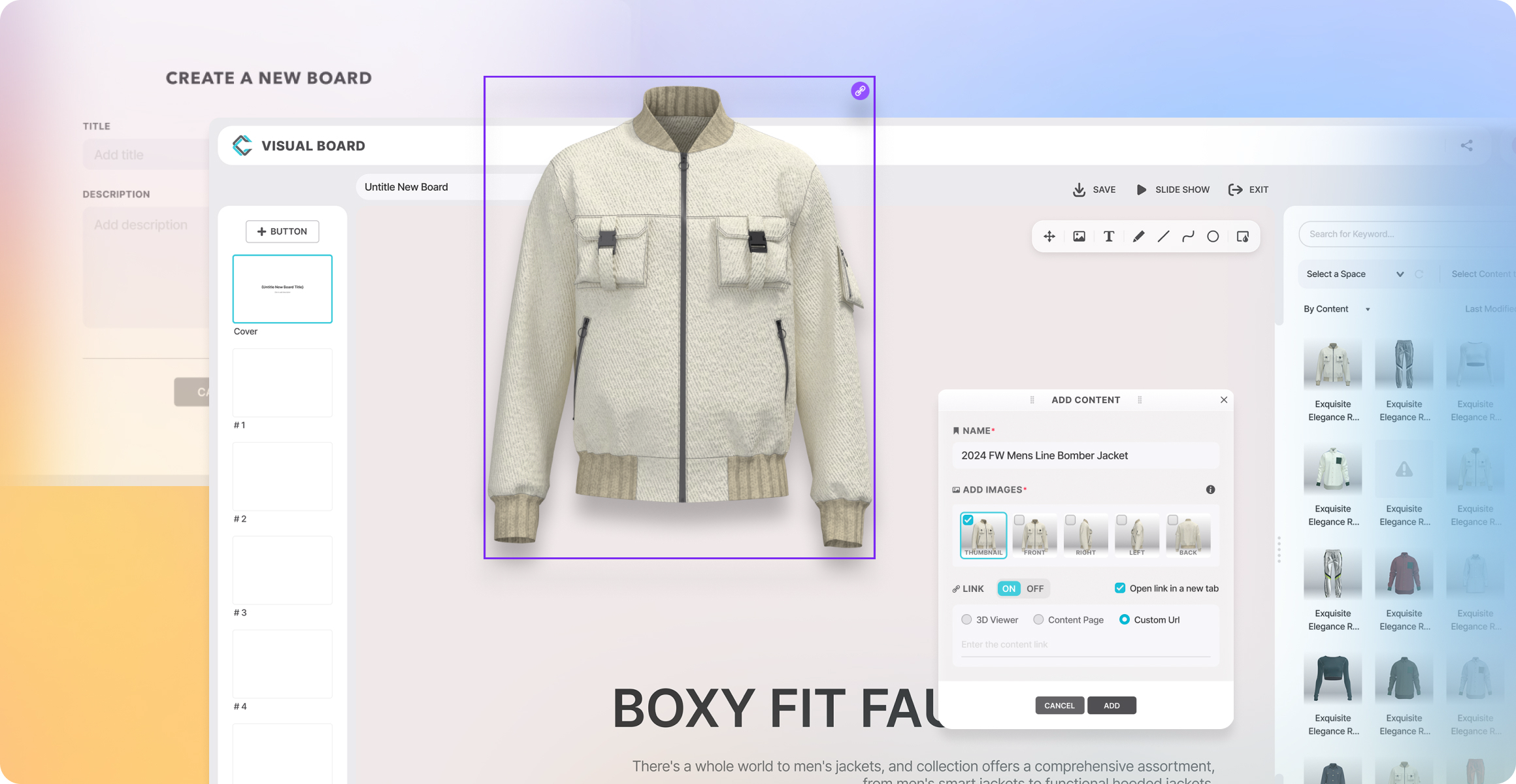

视觉看板是一种创意工具，可以使用 CLO-SET 中的 3D 资源来展示您的设计。用户现在可以使用 3D 资源创建电子画册或情绪板。

  • 使用您的资源创建电子画册、情绪板或演示文稿
  • 与您的团队在线协作
  • 只需单击拖放 3D 资源，即可添加 2D 图像

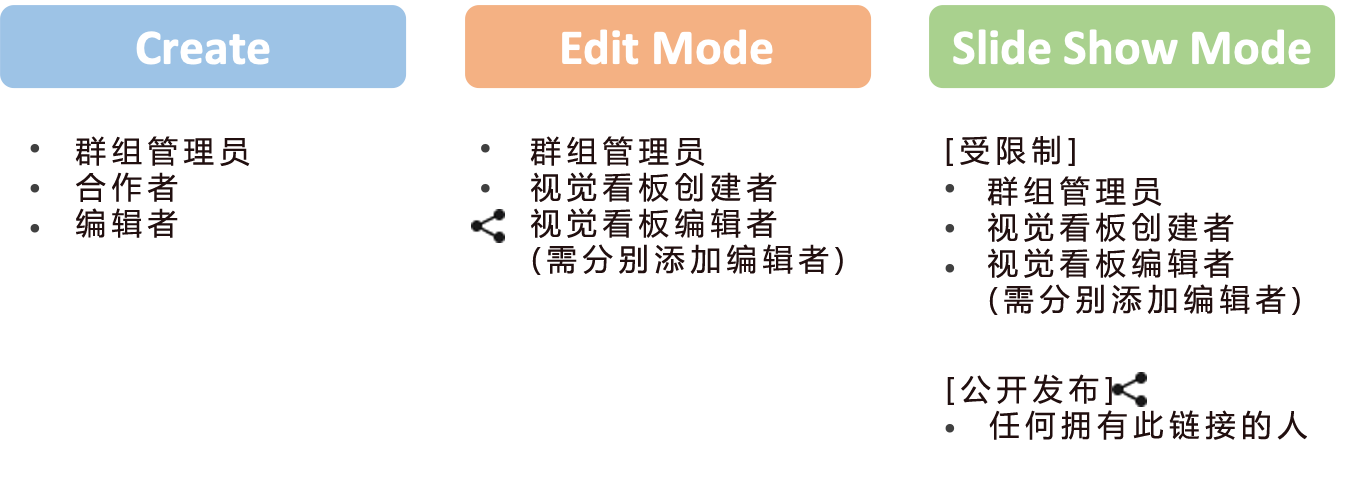

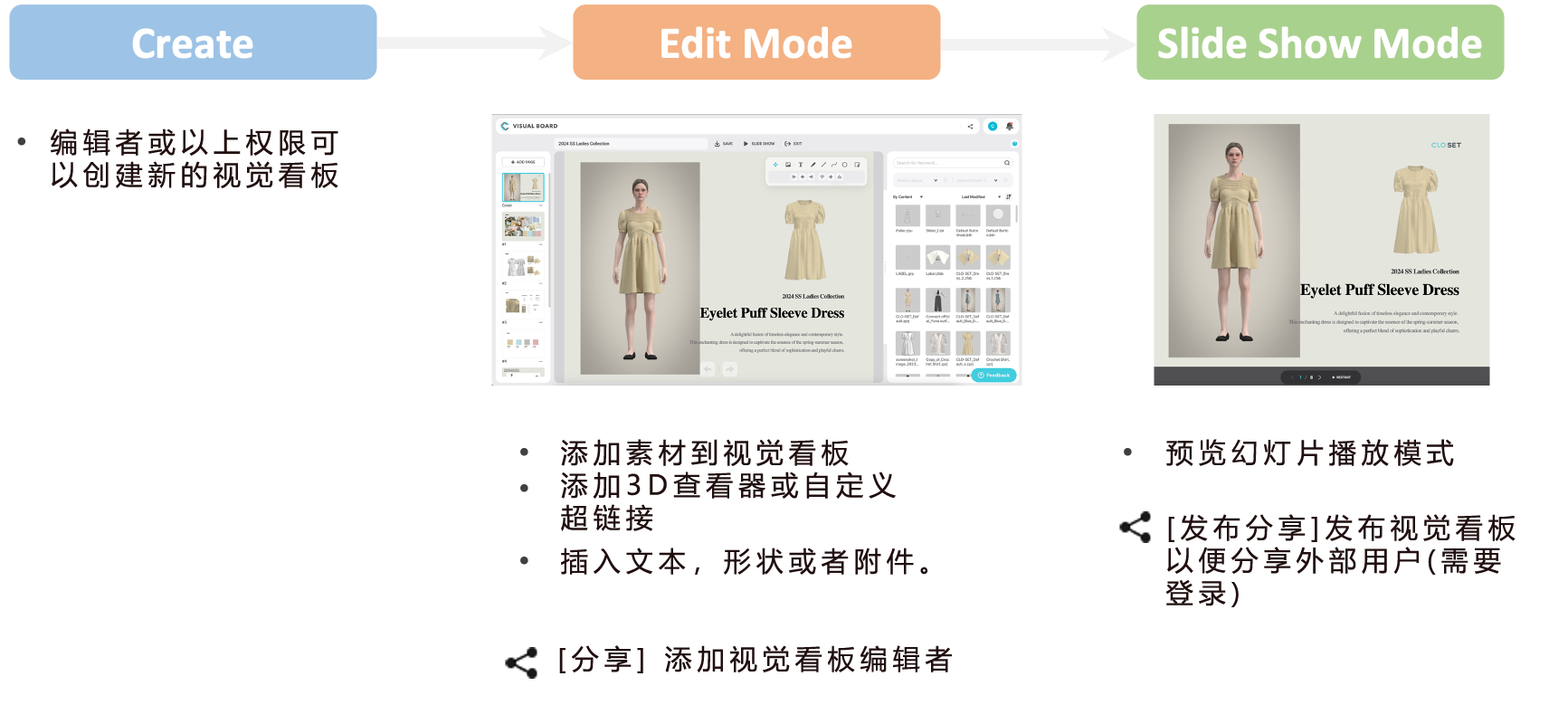

2) 用户场景

mceclip3 (1) _CN.png





3) 创建

权限：管理员，协作者，编辑者

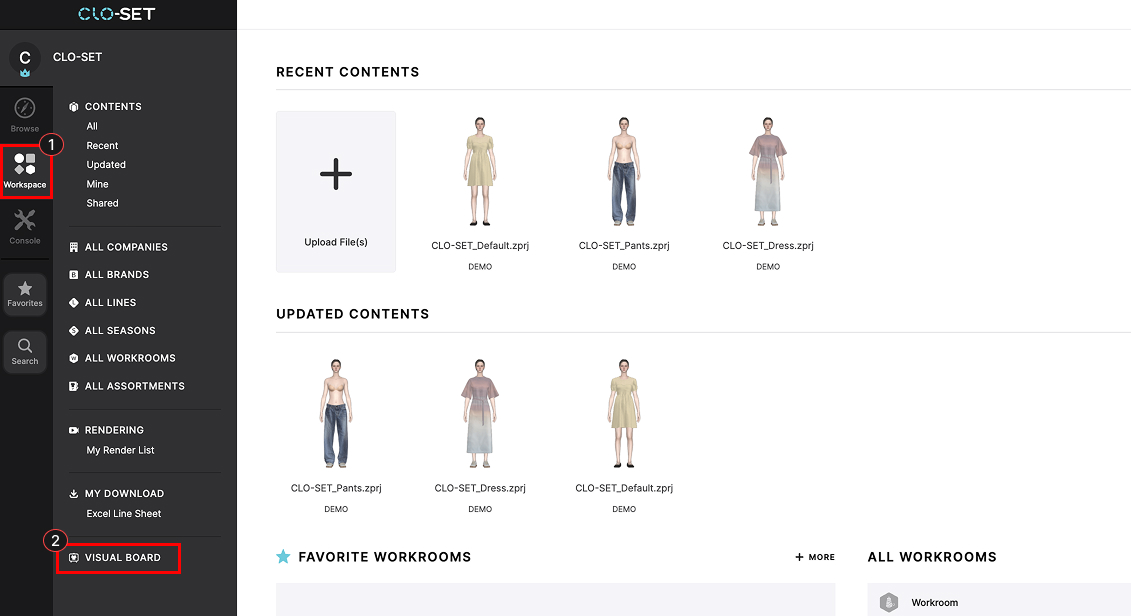

  • 在快捷菜单栏中，单击“工作区”>“视觉看板”

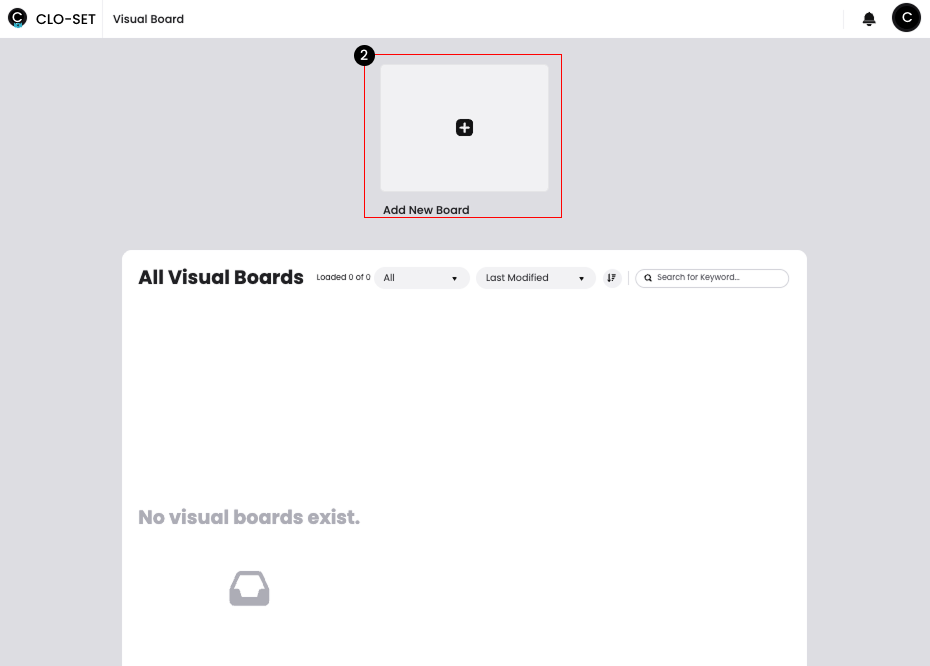

  • 单击“+”创建一个新的视觉看板

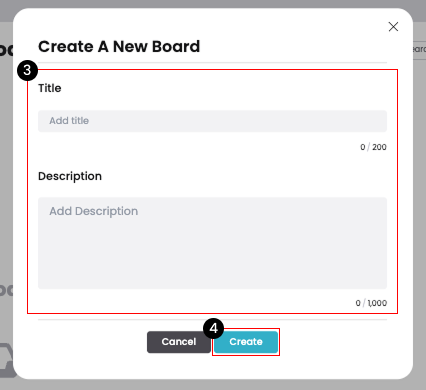

  • 输入标题和描述，然后单击“创建”
  • [请注意] 只有看板的创建者和群组管理员才有权限访问该看板。邀请新成员作为这个视觉看板的编辑者进行协作。
    • 群组的编辑者不会自动被添加到视觉看板中。



4) 编辑模式

权限：群组管理员，视觉看板创建者，视觉看板编辑者（直接从视觉看板的分享按钮分享）

  • 开始编辑视觉看板。您可以使用您所在的群组内有权访问的所有资产。
  • 请注意：同一时间只有 1 位用户可以编辑视觉看板。当 1 位用户正在编辑时，其他人可以播放幻灯片或评论。幻灯片将基于上次保存的版本放映。
  • 工作完成后，请务必单击“保存”。
  • 单击“分享” share.svg  添加看板编辑者，以授予编辑权限。
    • 群组成员不会被自动添加。您必须将用户作为编辑者添加到每个看板才能进行协作。
    • 进阶版方案用户：当您将外部用户（非群组成员）添加到视觉看板作为编辑者时，您的账单中将产生额外费用。群组管理员将收到通知。



[利用3D资源]

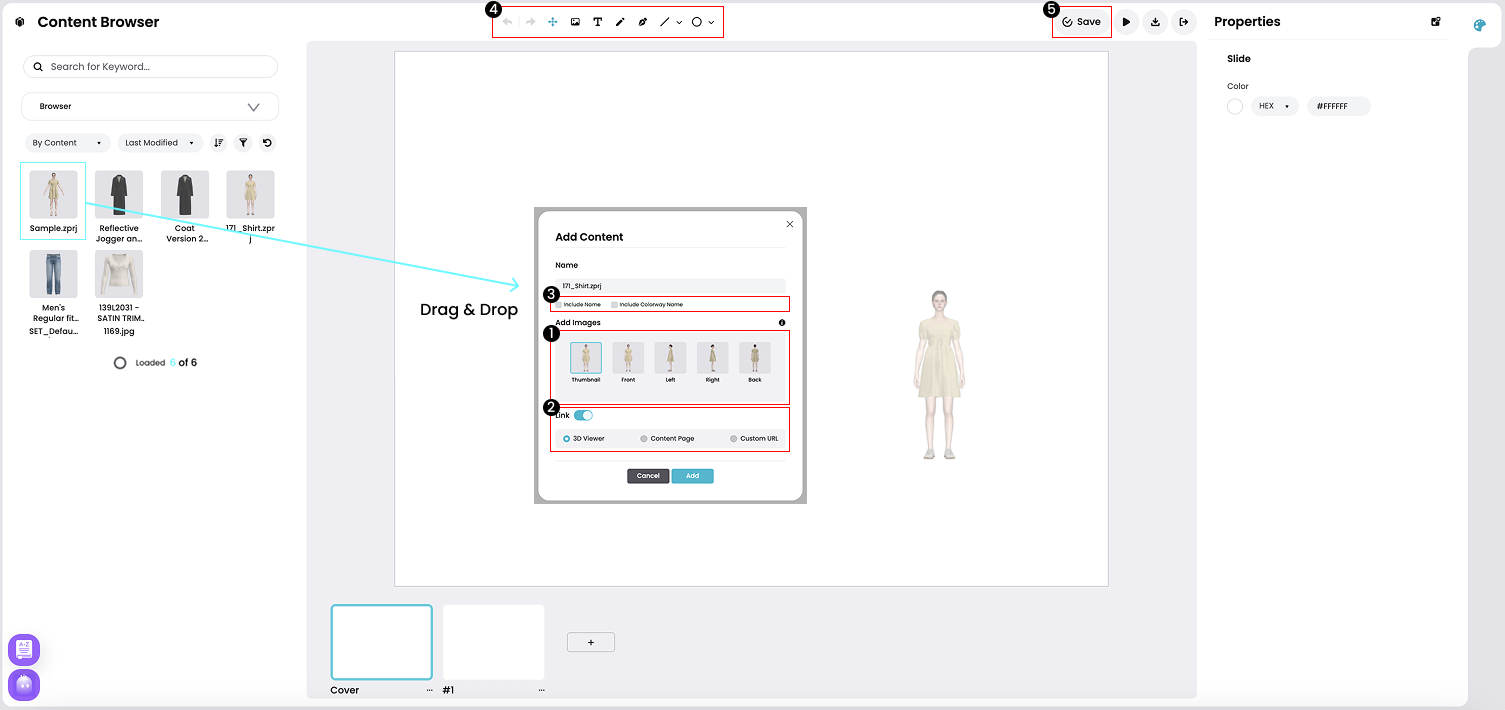

  • 要将内容/文件添加到看板中，请从右侧栏将内容拖放到幻灯片中。添加内容时，您可以选择嵌入跳转到 3D 查看器、内容页面或客户 URL 的链接。
  1.
    1. 添加图像：选择要添加的视角。
      • Zprj/Zpac 文件：从缩略图、前视图、左视图、右视图和后视图中选择。
      • 其他文件类型：添加缩略图。

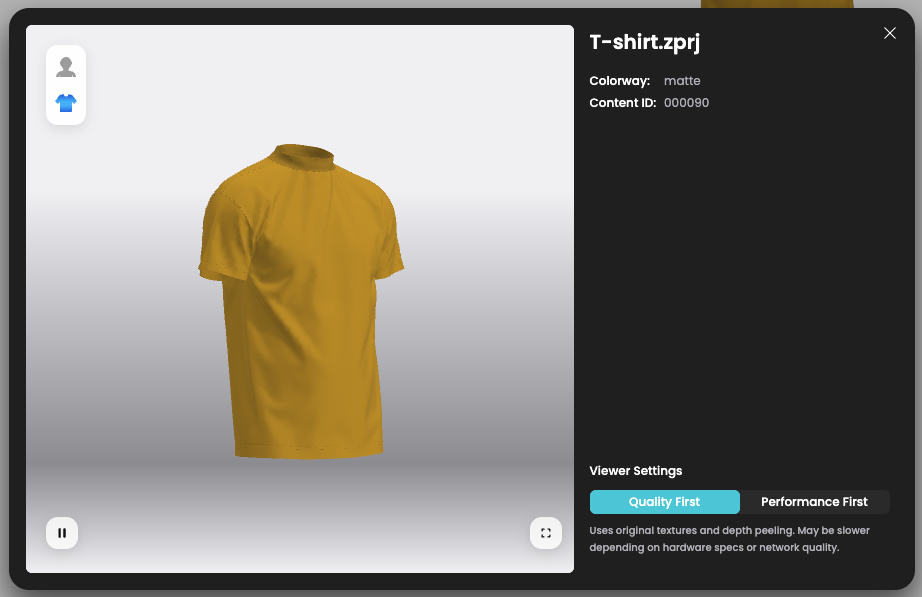

    2. 链接：在图像上创建跳转到 3D 查看器、内容页面的超链接或者自定义网址。
    3. 添加名称 和 添加齐色名称：以文本对象格式插入内容名称和齐色名称。
    4. 编辑工具栏：在幻灯片上添加或编辑内容
    5. 保存：保存幻灯片上的更改

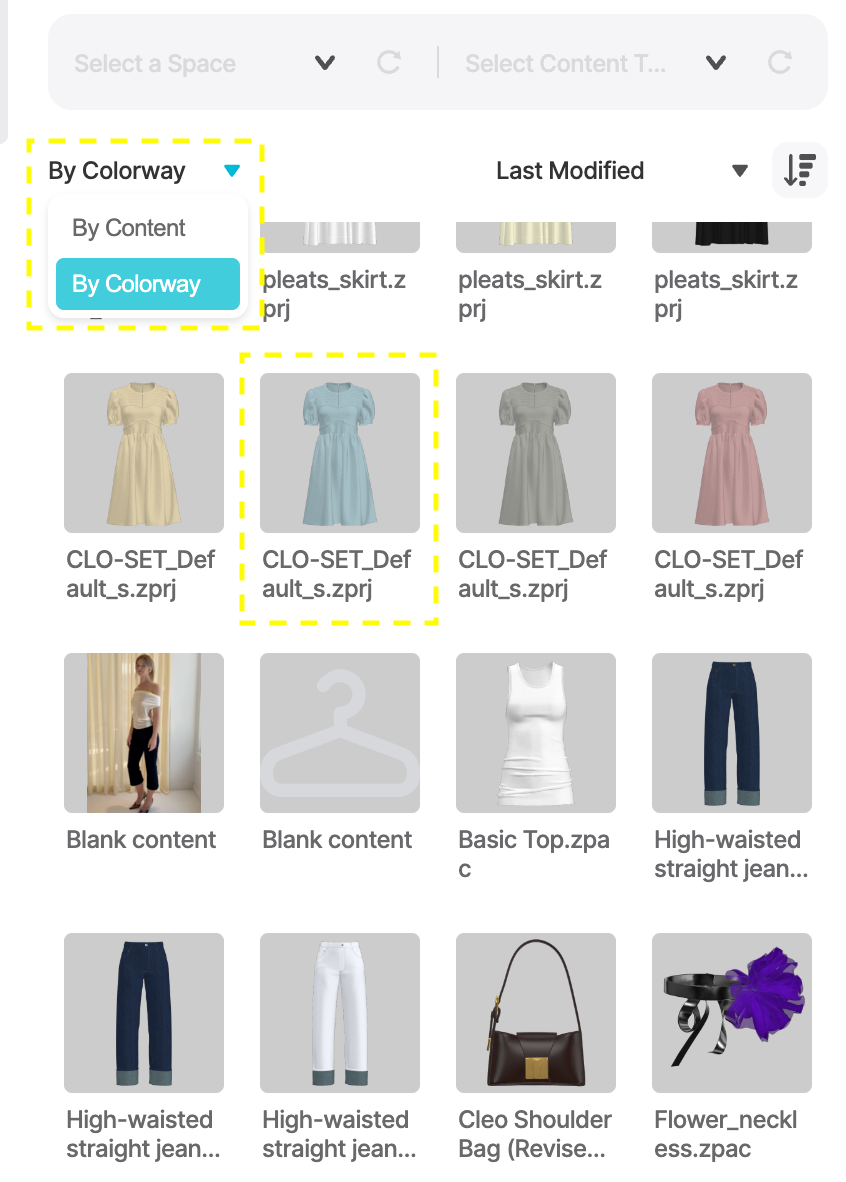

[齐色选项]

  • 选择“按齐色”可添加不同齐色的图像。

Screenshot 2024-04-04 at 3.44.25 PM.png

  •
    • 按内容：显示默认齐色 。（保存在 CLO 软件中的最后选择的齐色）
    • 按齐色：显示可选择的齐色。
    • 缩略图：在原始内容页面上可自定义。

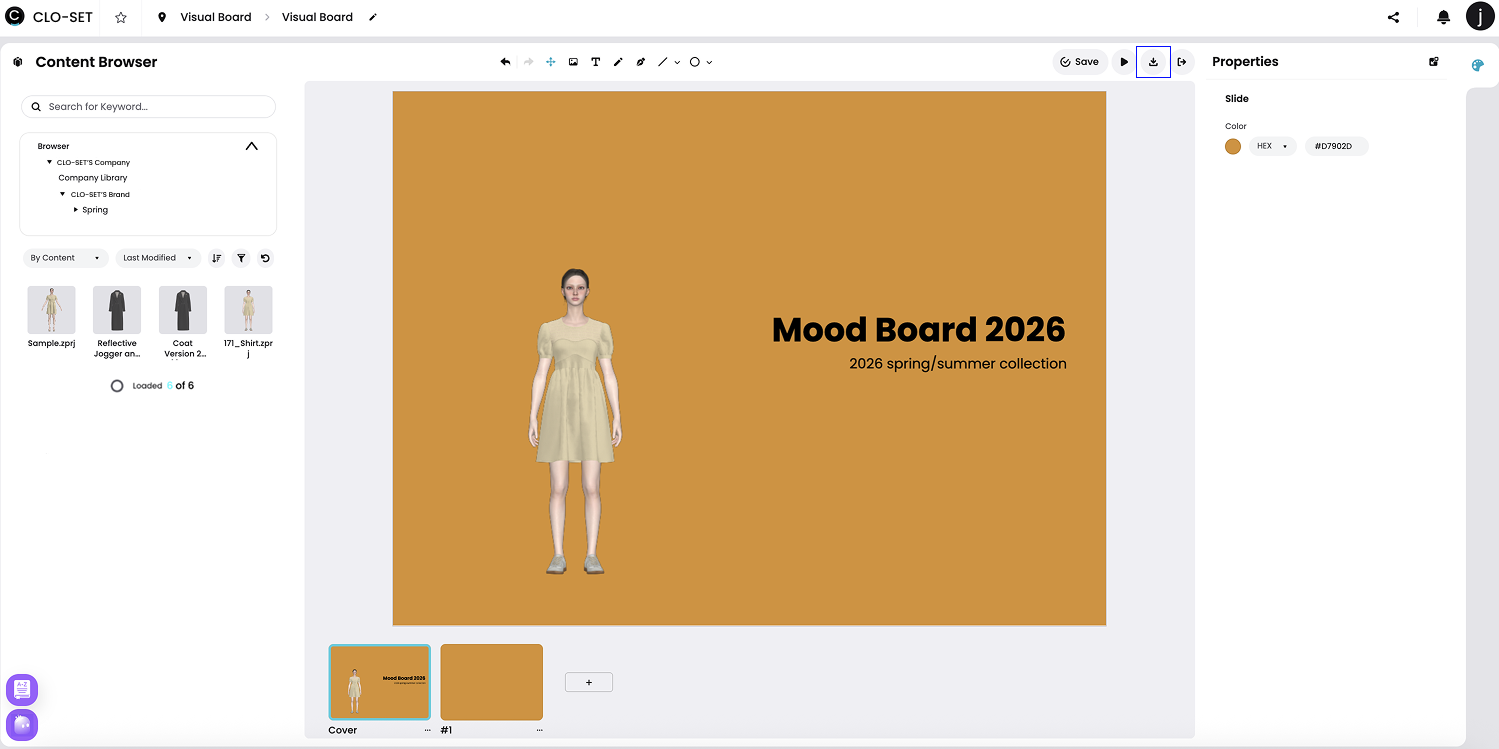

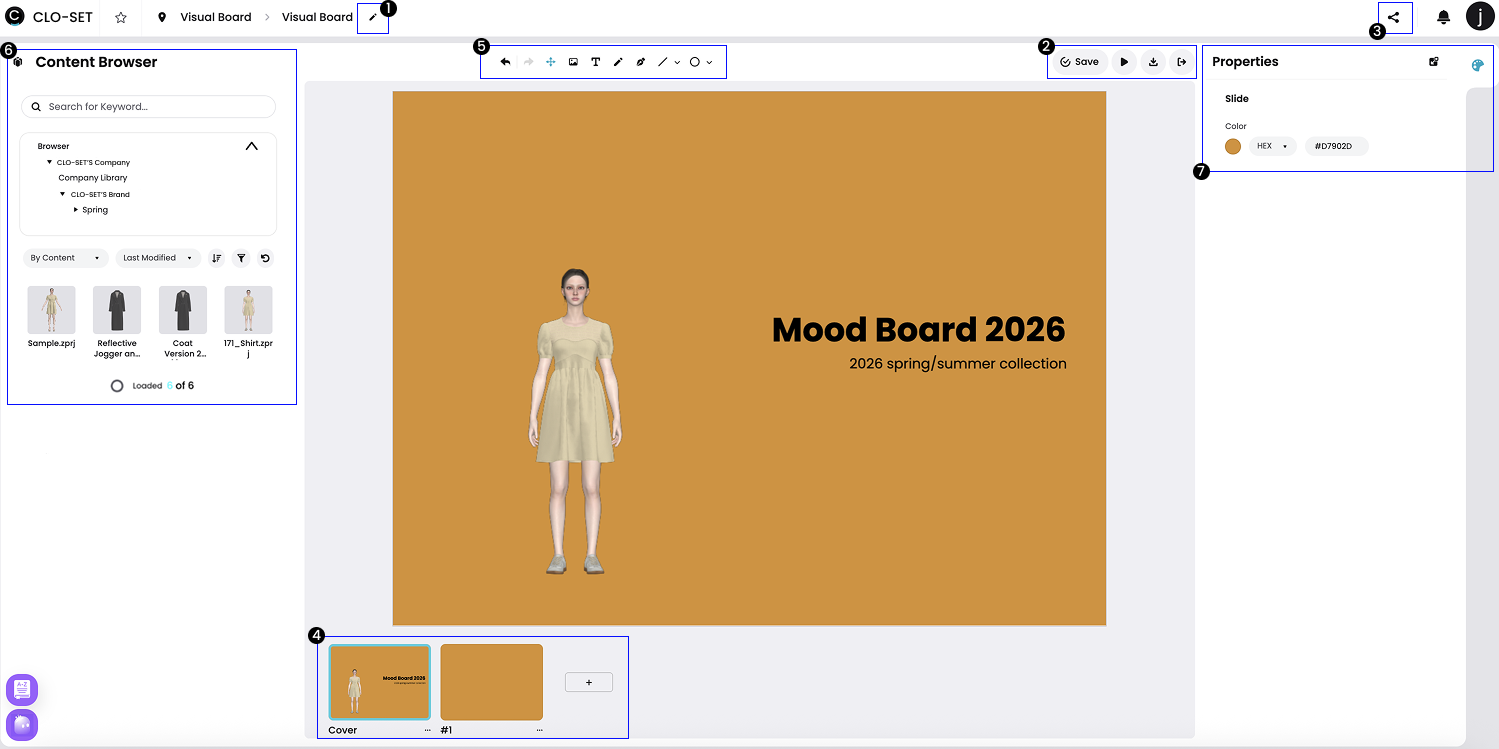

[编辑模式界面]

  1. 标题：视觉看板的标题。单击进行修改。
  2. 保存、幻灯片播放、下载、退出
    • 保存：保存当前的版本
    • 幻灯片播放：预览和分享幻灯片
    • 导出为PDF：导出视觉看板（选择页面/所有页面）
    • 退出：离开编辑模式，将不会保存修改的内容。
  3. 分享
    • 每个视觉看板可以单独设置权限。您必须拥有特定视觉看板的编辑权限才能进行更改。默认情况下，群组管理员可以访问/编辑/删除所有视觉看板。
    • 视觉看板的创建者自动拥有看板的编辑权限
    • 将其他成员添加到视觉看板会作为编辑进行协作
      • 群组成员不会被自动添加到视觉看板
  4. 幻灯片列表：增加，复制，删除幻灯片

  5. 编辑工具栏：在幻灯片上添加内容和进行编辑

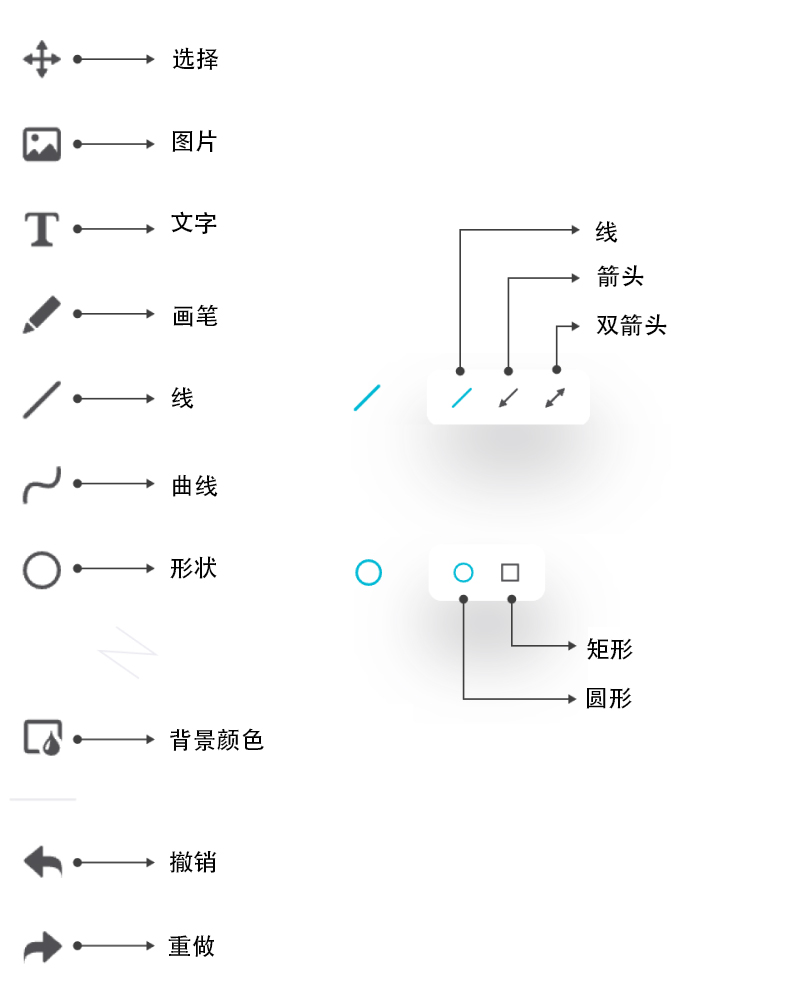

    编辑工具栏 属性（右边栏）

    💡 提示：绘制曲线

    1. 单击开始>移动>单击>移动>单击结束
    2. 单击、按住、拖动并释放（+单击开始绘制曲线）



    💡 提示：正圆 / 正方形

    1. 按住 Shift 键创建形状

         * 缩放时按住 Shift 键可以保持宽高比


6. 内容浏览器：在群组内查找资产，或选择空间，使用搜索和筛选功能查找内容。将资产拖放到看板上即可添加图像。您只能使用您拥有权限的素材。

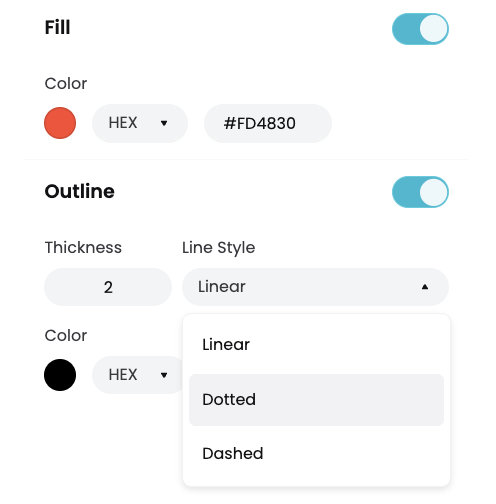

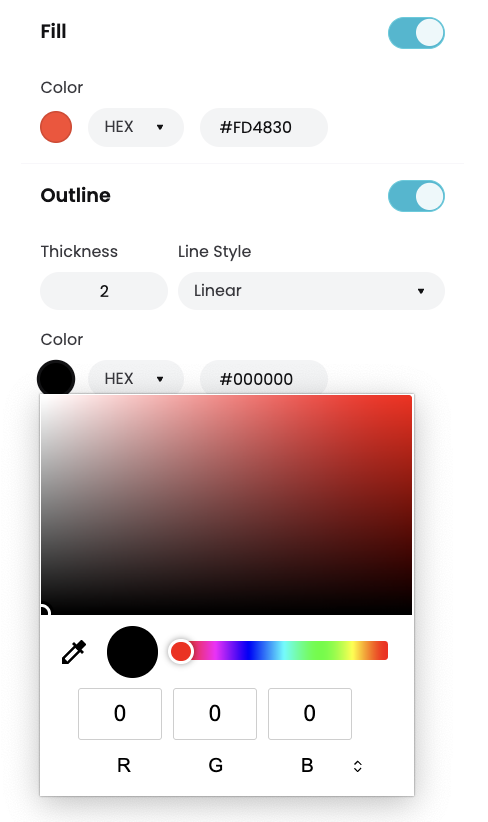

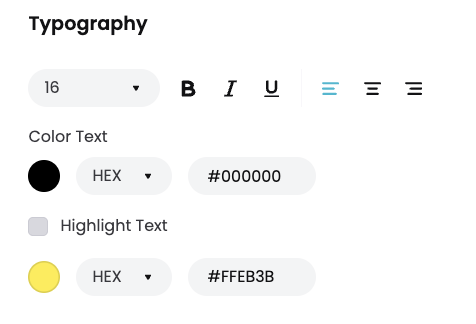

7. 属性：调整形状、文本、图像和背景的颜色、大小、位置和其他属性。



💡 提示

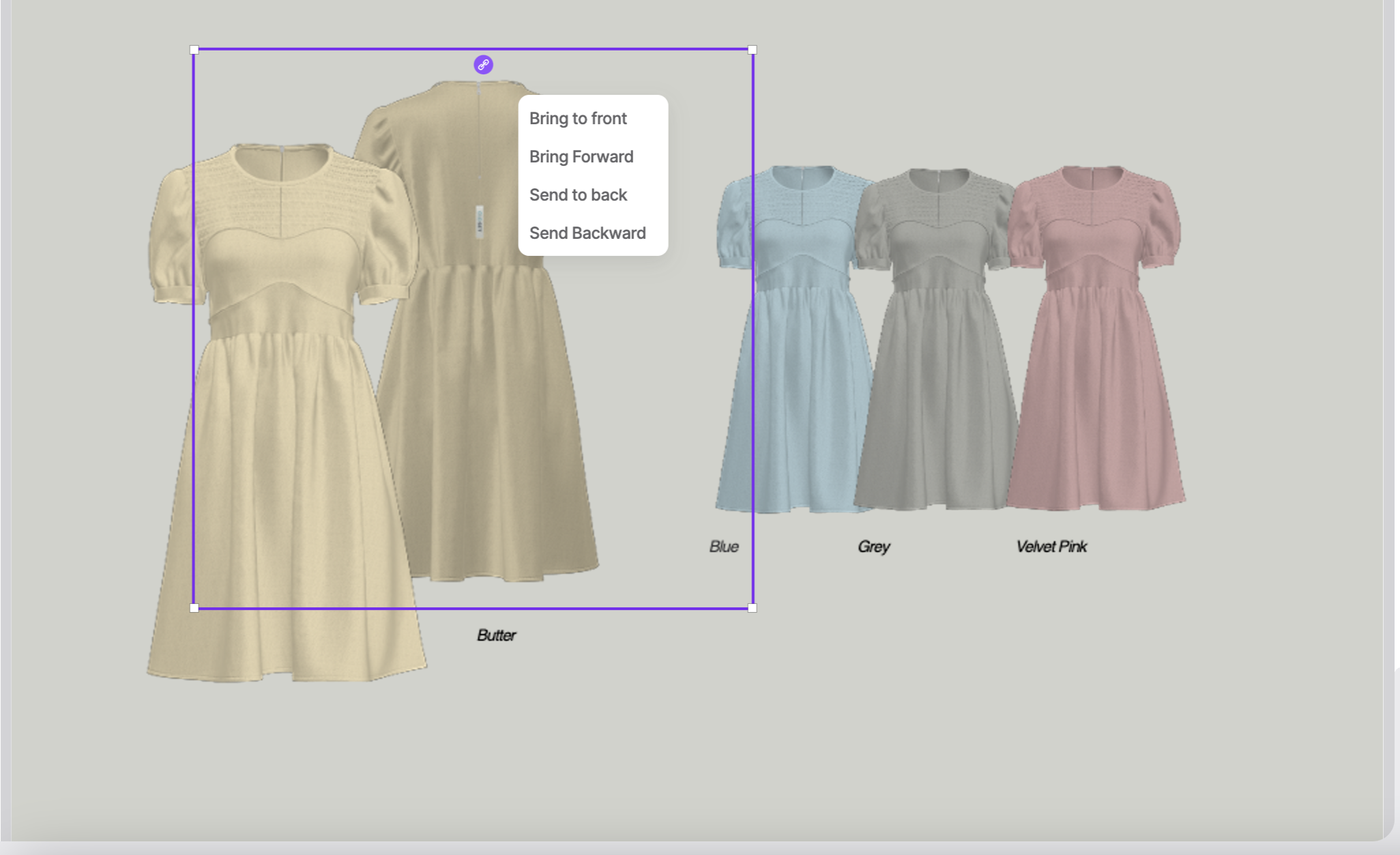

  1. 改变顺序：选择对象并打开右键菜单，可以更改顺序。
    • 单选：更改单个对象的顺序。
      • 置于顶层: 将对象置于幻灯片所有图像的最前面
      • 前置一层: 将对象向前移动一层
      • 置于底层: 将对象置于幻灯片的最后面（不包括背景）
      • 后置一层: 将对象向后移动一层
  • 多选：同时更改多个对象的顺序。所选对象之间的顺序将保持不变。
    • 置于顶层: 将选定的对象作为一个组置于幻灯片的最前面
    • 置于底层: 将选定的对象作为一个组置于幻灯片的最后面（不包括背景）

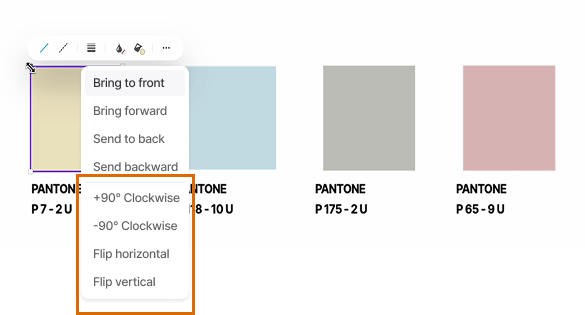

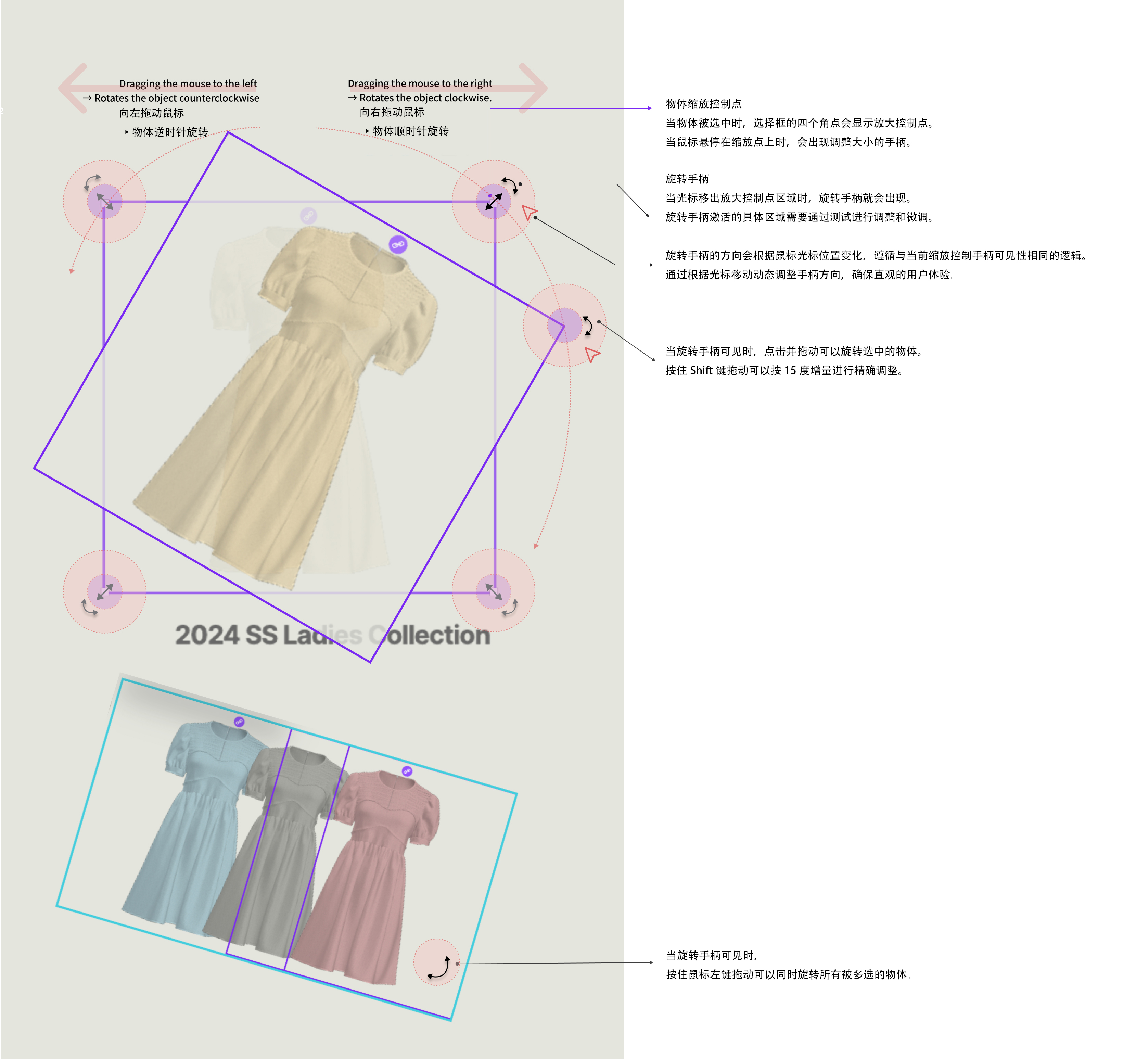

2. 自由变换

  • 所有物体变换均可“旋转和翻转”

* 图像、绘制图像（铅笔工具）、线、形状、文本（仅旋转）

 Group 137.png

  • 选择对象可以进行自由旋转（每次倾斜 15 度）

  • 提供多选“旋转和翻转”功能

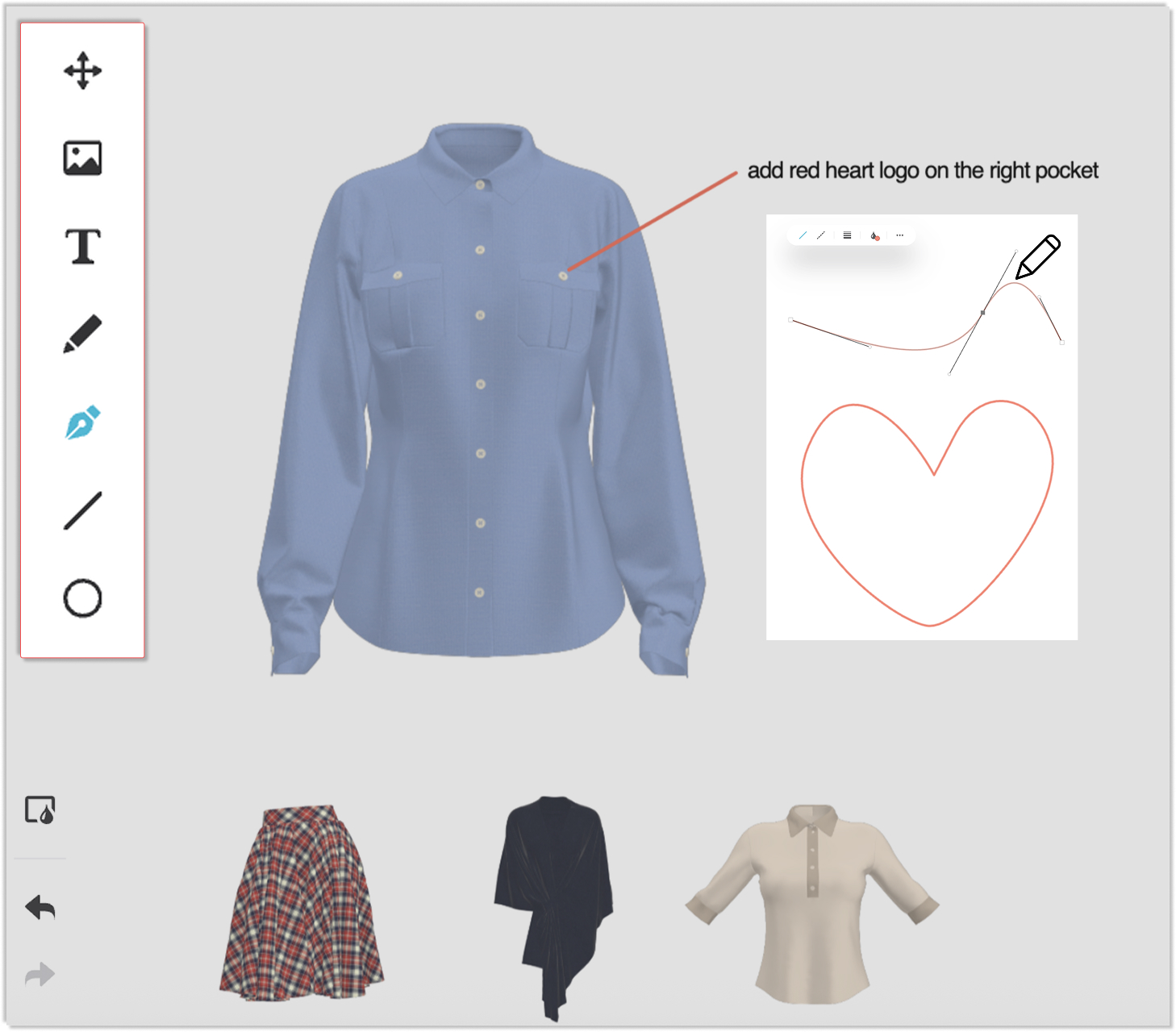

3. 画笔工具：可绘制精确的线条和曲线，实现更精细的视觉效果

  • 使用画笔工具即可绘制直线和曲线

  • 创建更精确、更灵活的图形，用于批注和概念草稿

  • 通过调整点和曲线来编辑形状，实现更精细的控制

[画笔工具主要功能]

1. 灵活的图形创建

  1. 使用鼠标左键单击点来绘制直线
  2. 通过单击、按住并拖动鼠标左键来创建曲线
  3. 闭合图形创建填充区域



2. 编辑模式

  1. 进入/退出：在任意图形上双击鼠标左键即可进入编辑模式
  2. 选择和移动点：单击鼠标左键来选择并移动单个锚点的位置
  3. 贝塞尔曲线控制柄编辑：使用鼠标左键调整曲线控制柄以实现精确的曲率控制

  4. 更改点类型：按住 Ctrl 键并点击鼠标左键可在角点和曲线点之间切换

    macOS 系统：Command + 鼠标左键

    Windows 系统：Ctrl + 鼠标左键

  5. 解耦贝塞尔曲线控制柄：Alt + 鼠标左键可独立出控制柄（对齐它们会再次配对）

    macOS 系统：Option + 鼠标左键

    Windows 系统：Alt + 鼠标左键

  6. 移动线段：选择并拖动线段（两个点高亮显示）以调整形状
  7. 添加点：单击任意线段中的点
  8. 移除点：选择一个点并按下 Delete / 退格键
  9. 多选：Shift + 鼠标左键 同时选择多个点

  10. 删除图形：选择所有点（或除一个点外的所有点），然后按退格键

    macOS 系统：Delete

    Windows 系统：退格键


4) 分享 & 发布（幻灯片播放模式）

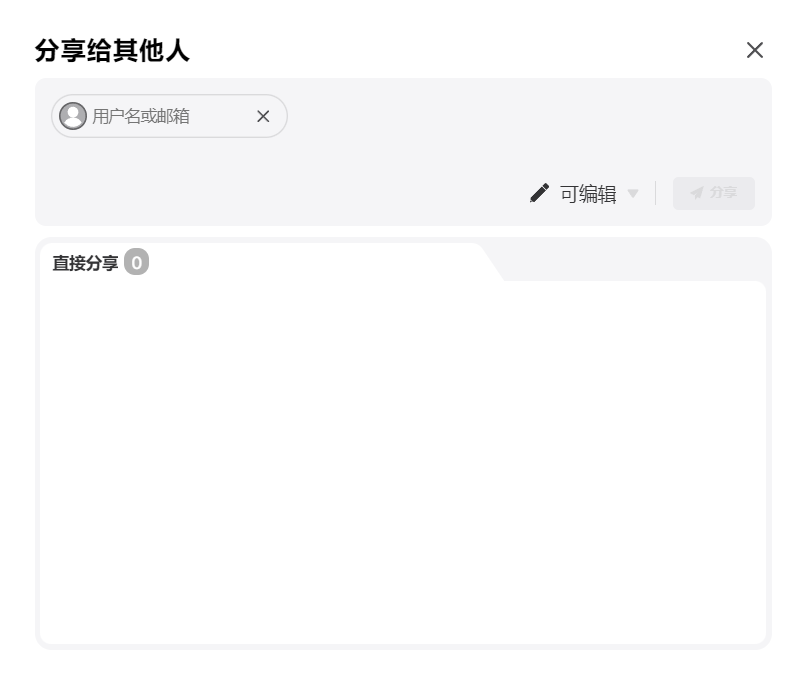

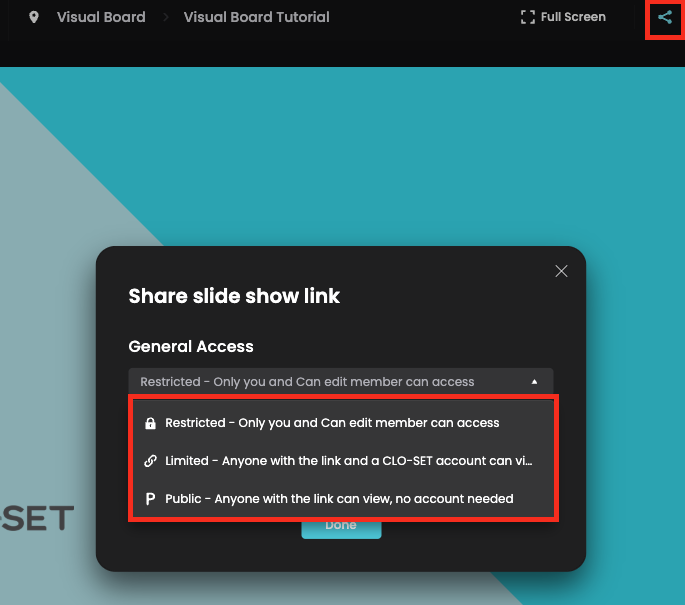

  • 分享 (添加视觉看板编辑者进行协作)
    • 单击右上角的“分享”按钮 share.svg ，添加视觉看板编辑者
    • 默认：只有视觉看板的创建者和群组管理员能编辑
    • 分别对每个视觉看板添加新编辑者以授予编辑权限。
    • 进阶版方案用户：当您将外部用户（非群组成员）添加到视觉看板作为编辑者时，您的账单中将产生额外费用。群组管理员将收到通知。




6) 导出为 PDF

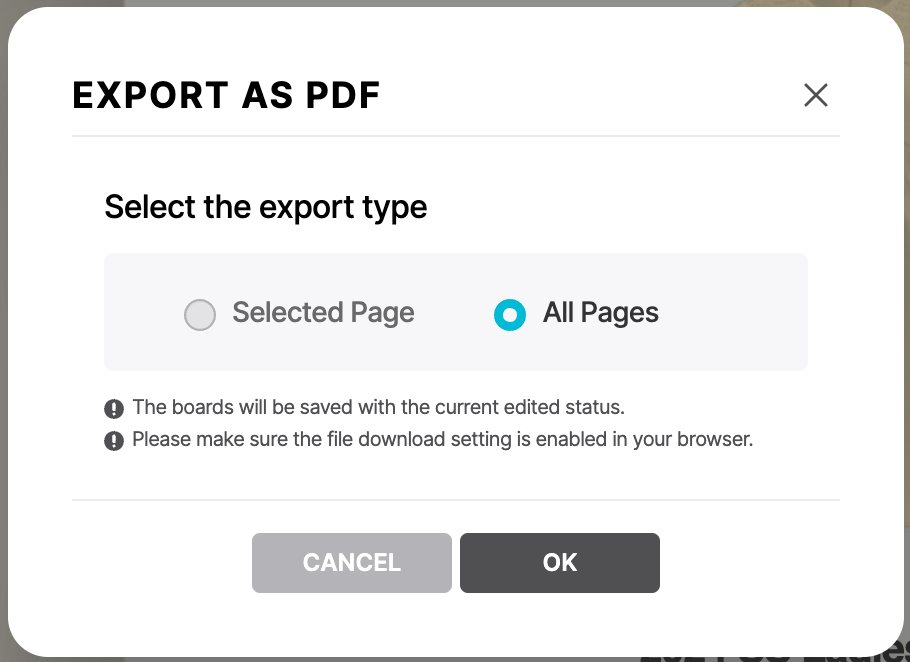

在编辑页面上，您可以选择将看板导出为 PDF。

点击下载按钮并选择导出类型。

  • 选定页面: 仅导出选定的页面 (仅当前页面)
  • 所有页: 导出整个看板 (所有页面)



7) 权限 & 通知

  • 视觉看板的权限
    • 请注意：群组成员不会自动获得所有视觉看板的访问权限。您必须作为编辑者添加到每个看板才能查看/修改未发布的看板。


  • 通知
    • 在我的主页管理关于视觉看板的通知
    • 通知发送至：群组管理员、视觉看板创建者和视觉看板编辑者（被添加到看板的每个人都具有“可编辑”权限）



8) 快捷键

快捷键 细节

Ctrl/Command + z

Ctrl/Command + y

撤销

重做
Ctrl/Command + a 选择所有对象

Shift + h

Shift + v

翻转 (水平)

翻转 (垂直)

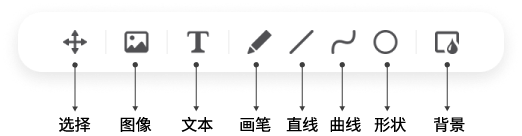

Group 211.png

v

i

t

b

l

p

c

选择工具

图像工具

文本工具

画笔工具

直线工具

曲线工具

形状工具

[

Ctrl/Command + [

]

Ctrl/Command + ]

置于顶层

前置一层

置于底层

后置一层
