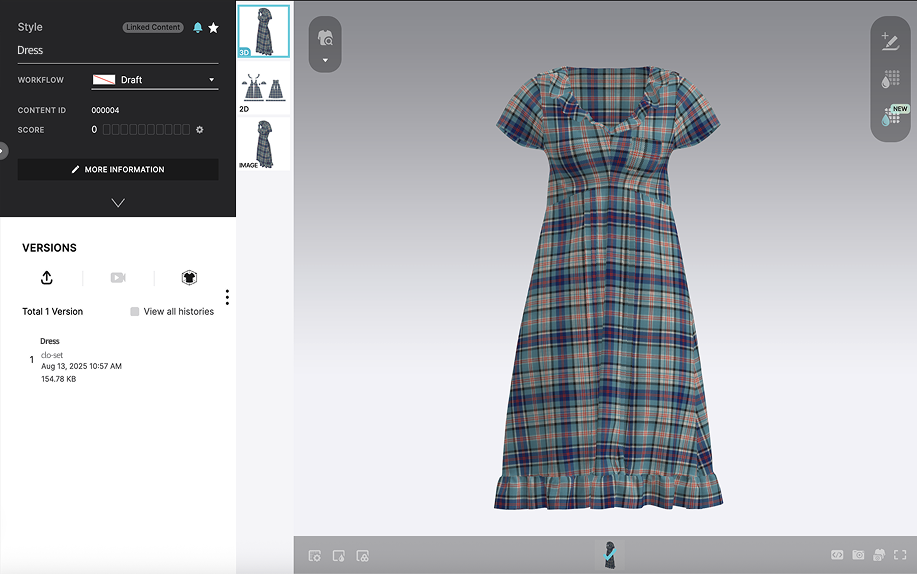

CLO-SET 下线工艺单可以将您日常使用的工艺单与 3D 内容集成显示。我们将您 3D 文件中的所有数据导入到自动生成的工艺单中。让您可以始终看到最新的工艺单信息。

在“尺寸”选项卡上，您可以查看 2D、3D的 POM 信息并设置目标信息。



1. POM 信息
2. 3D 查看器
3. 设置
4. 版本
5. 创建空白POM

详情

1) POM 信息

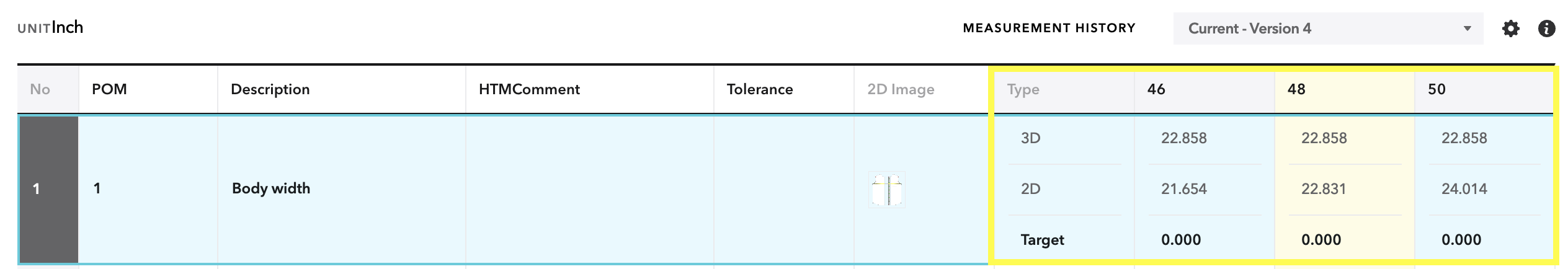

在线工艺单上显示的 POM 信息来自 CLO 3D 中存储在 3D 文件中的数据。

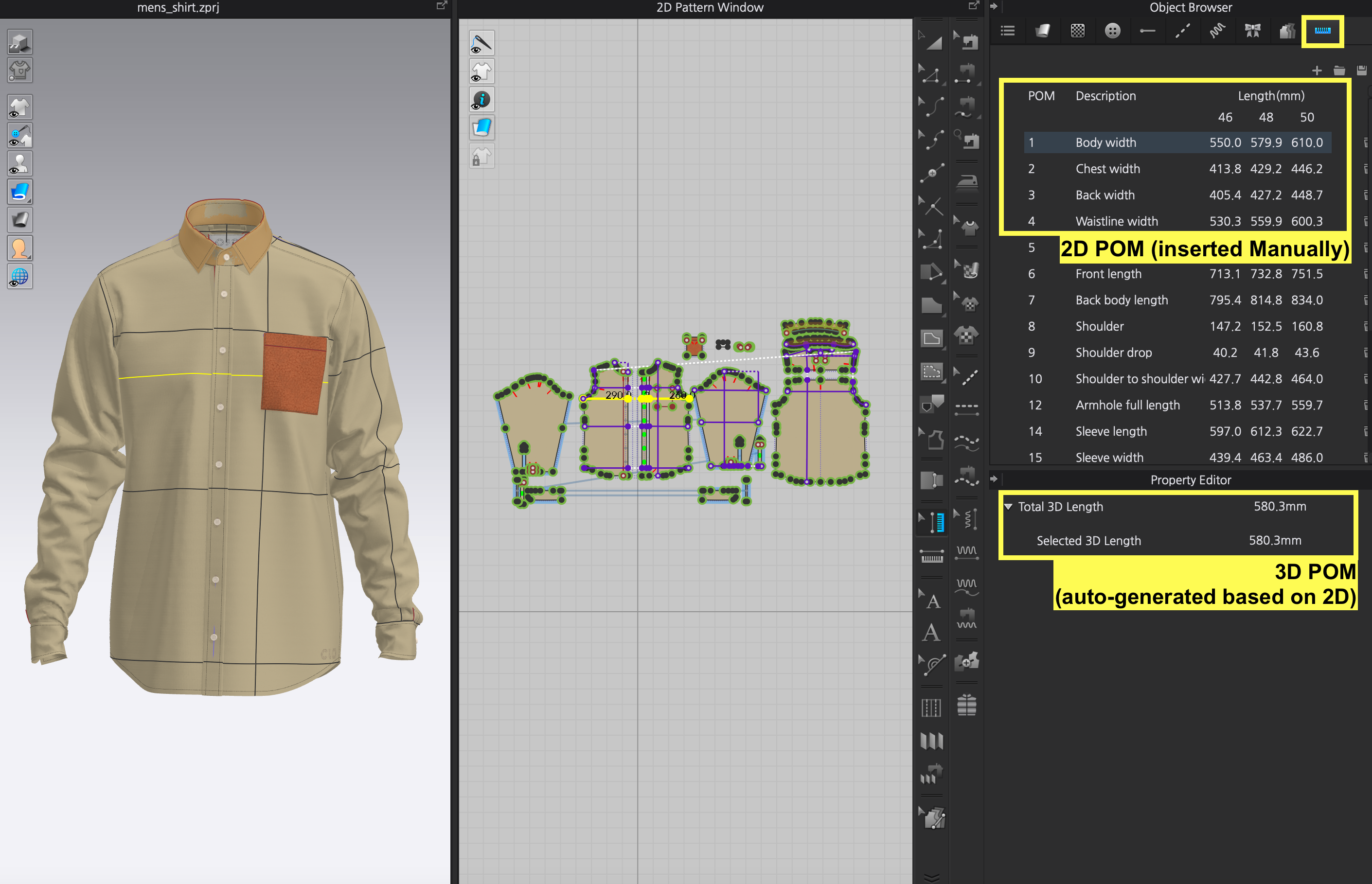

• 在 CLO3D 中创建 POM 测量点。创建 2D POM 后，3D POM 数据将自动生成。

•  怎样创建测量点
•  编辑测量点
•  保存 POM 表格
•  放码

• 上传 .zprj / .zpac 文件后，CLO-SET 会将这些数据导入并显示在在线工艺单-尺寸选项卡页面。
• 您可以添加公差和 HTMcomment 的目标测量指南，并与合作伙伴协作，使服装符合设计师的要求和标准。

2) 3D 查看器

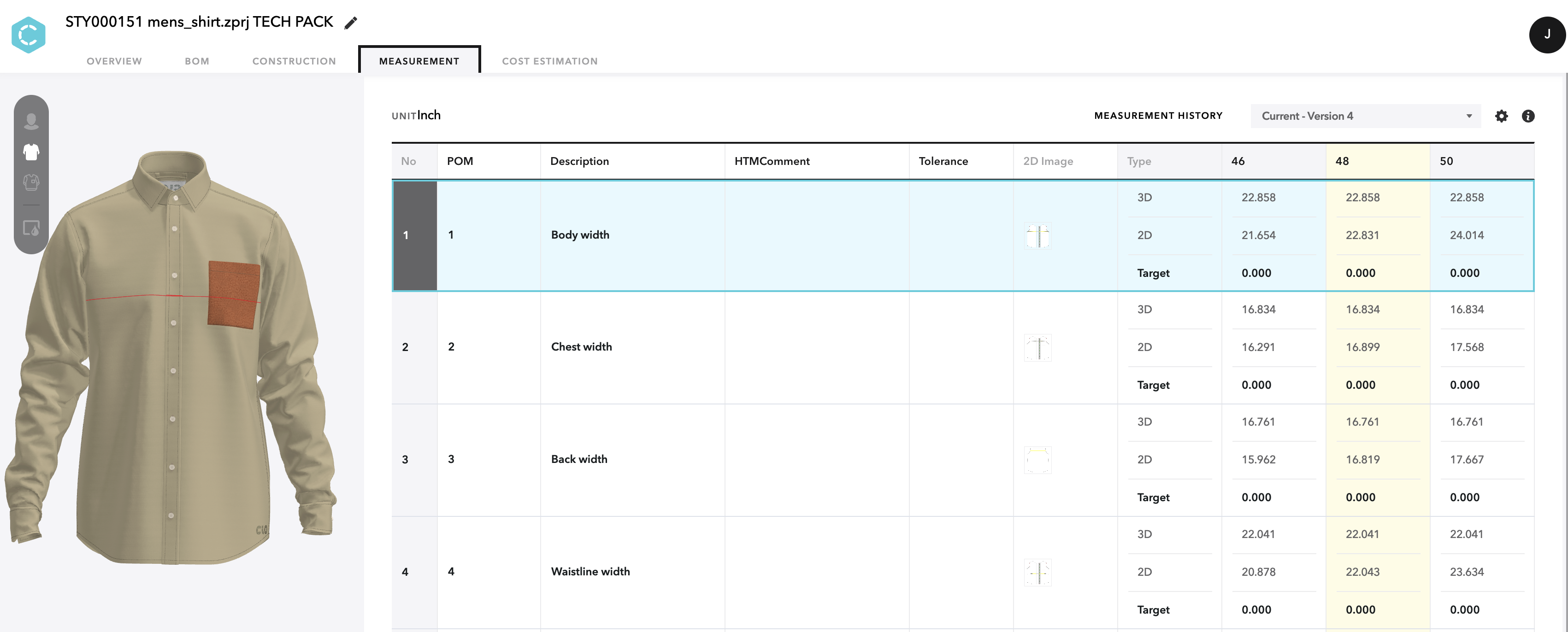

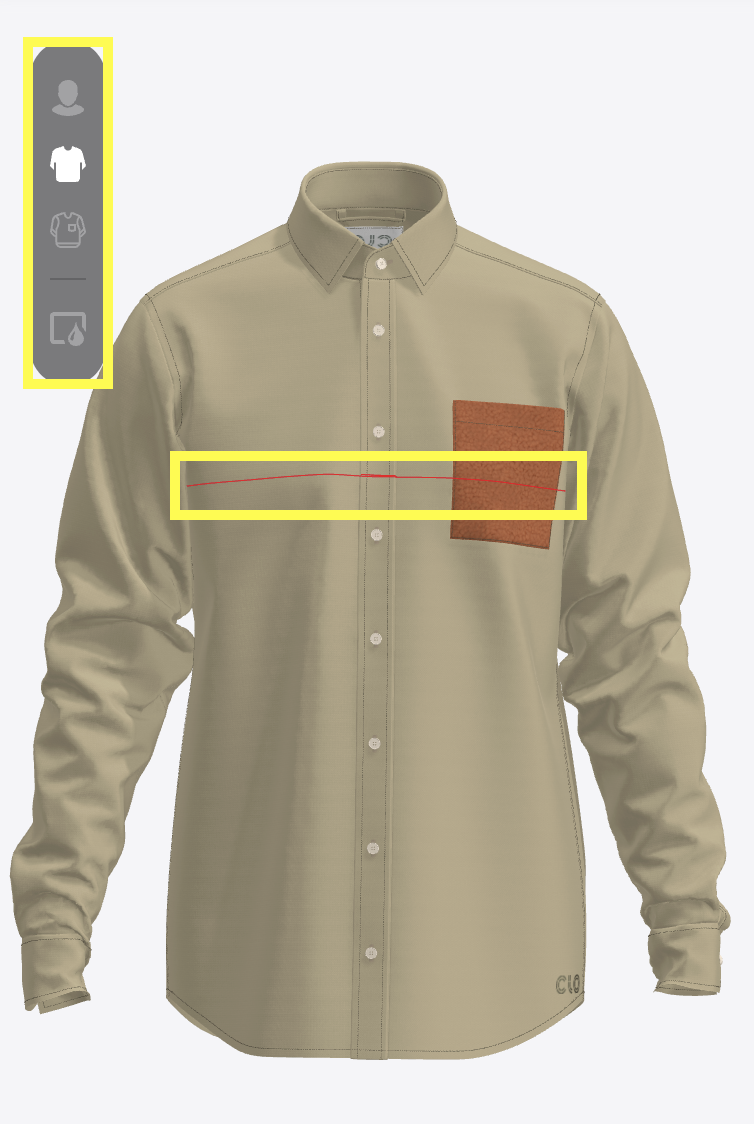

在左侧窗格中以 3D 形式显示您的服装。 工具栏中选择查看选项： 打开/关闭显示虚拟模特 打开/关闭显示服装 款式图渲染 显示背景颜色 表格中选定的 POM 将在 3D 查看器中以红线高亮显示。

3) 设置

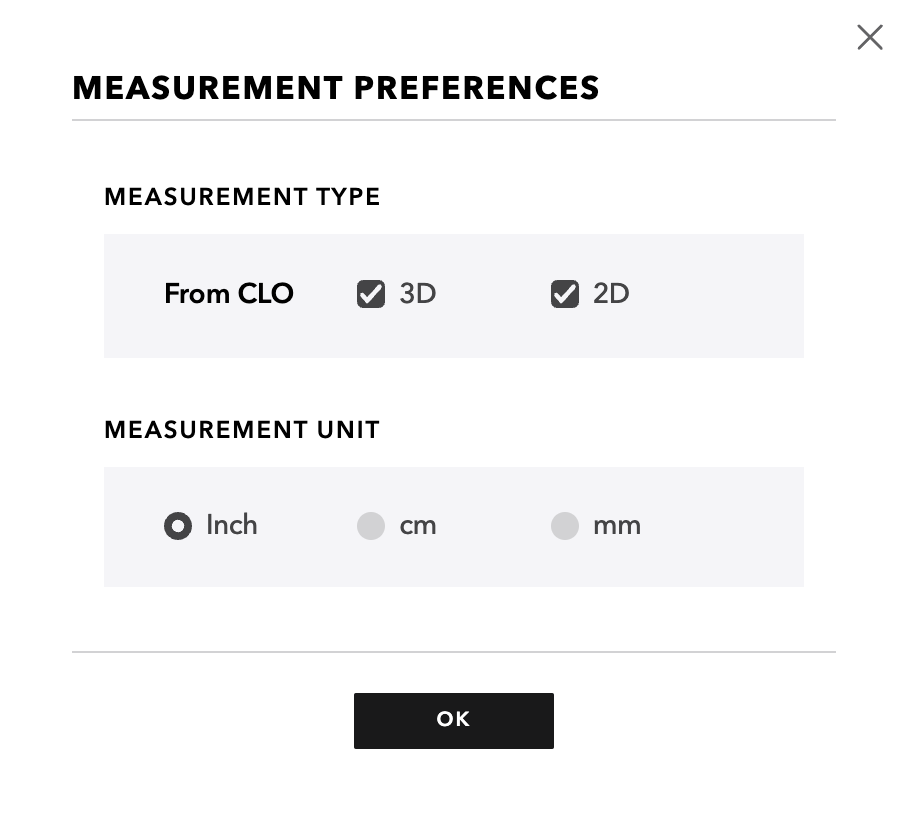

• 单击右上角  图标按钮， 管理测量点偏好设置。

4) 版本

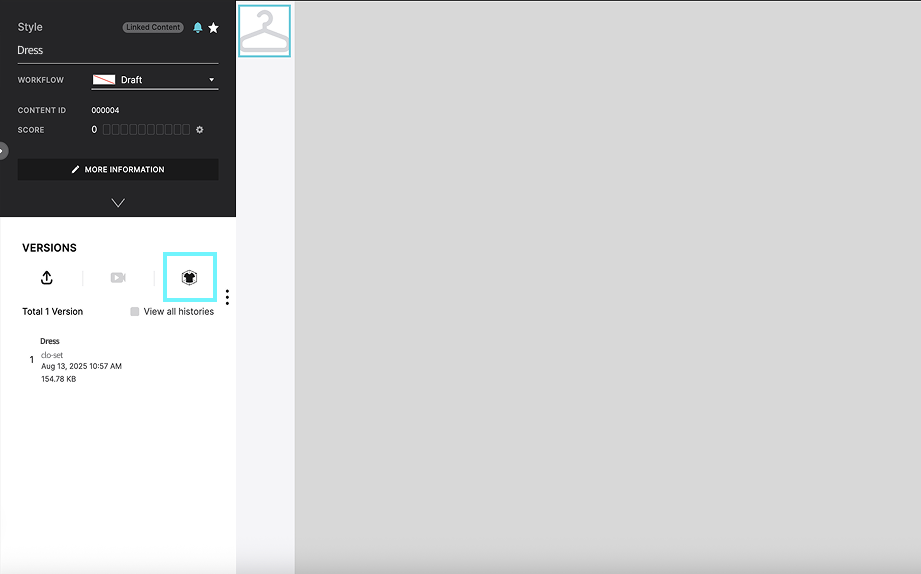

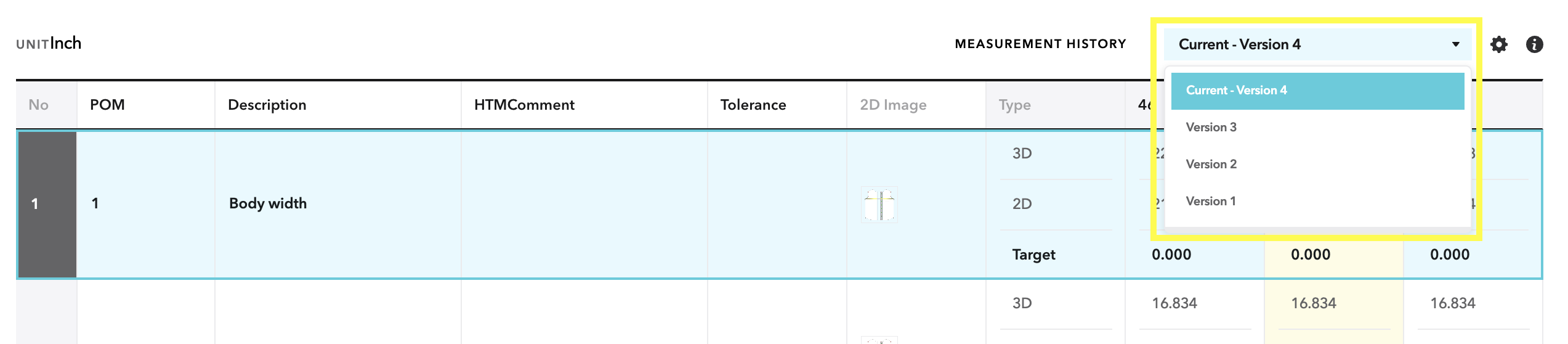

当您上传新版本的内容时，“尺寸”选项卡上的信息也会更新。要查看旧版本，您可以从下拉菜单中选择相应版本后在查看具体数值。

5) 创建空白POM

1) 为空白内容创建测量点信息

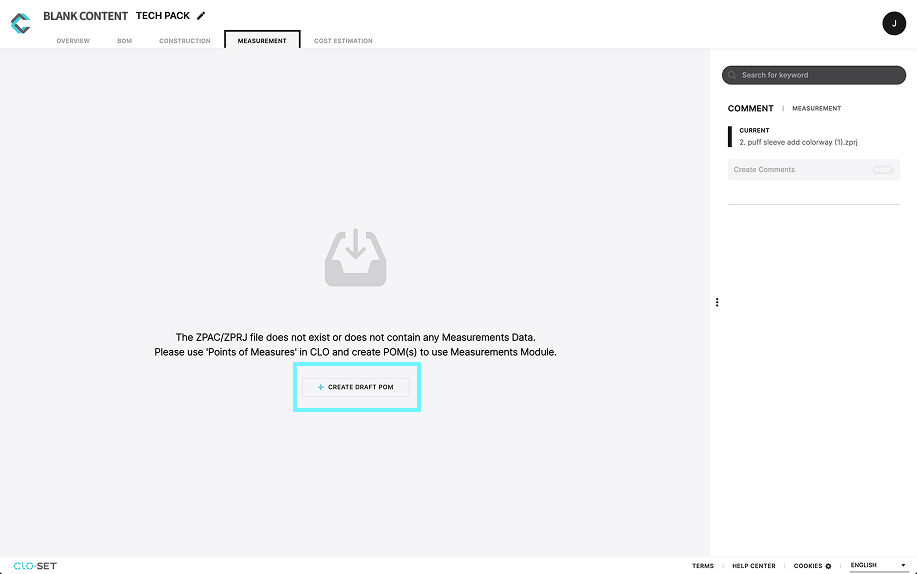

• • 在 工艺单 → 尺寸 选项卡中，您将看到一个 “创建 POM” 的按钮。




  • 单击按钮可以生成 测量点表格。





  • 在这里，您可以增加和删除空白行或者列。



  • 双击每一个单元格可以输入：POM测量点名称，描述，测量建议（HTMCommnet），容差，目标尺寸。

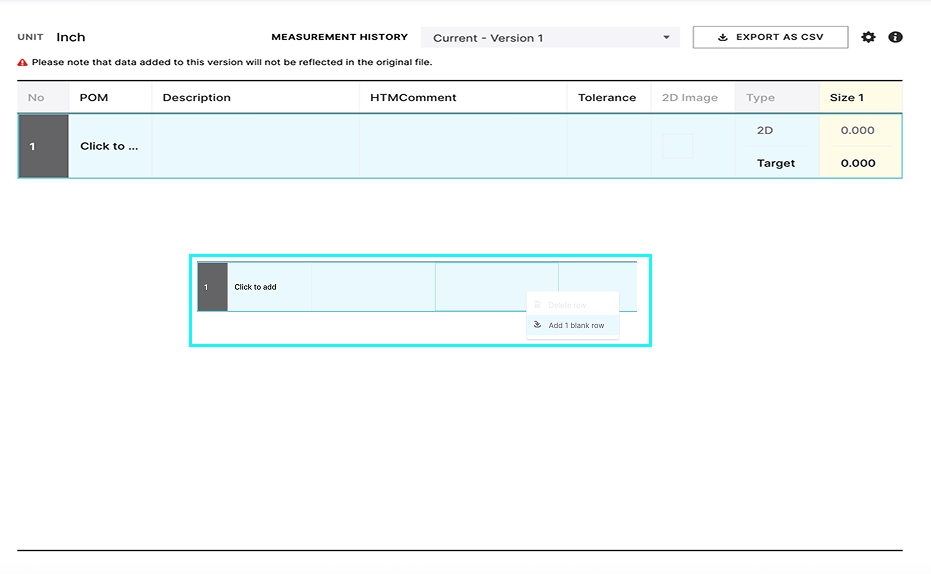

  • 在某一行上右键，您可以在右键菜单中增加行或者删除行。

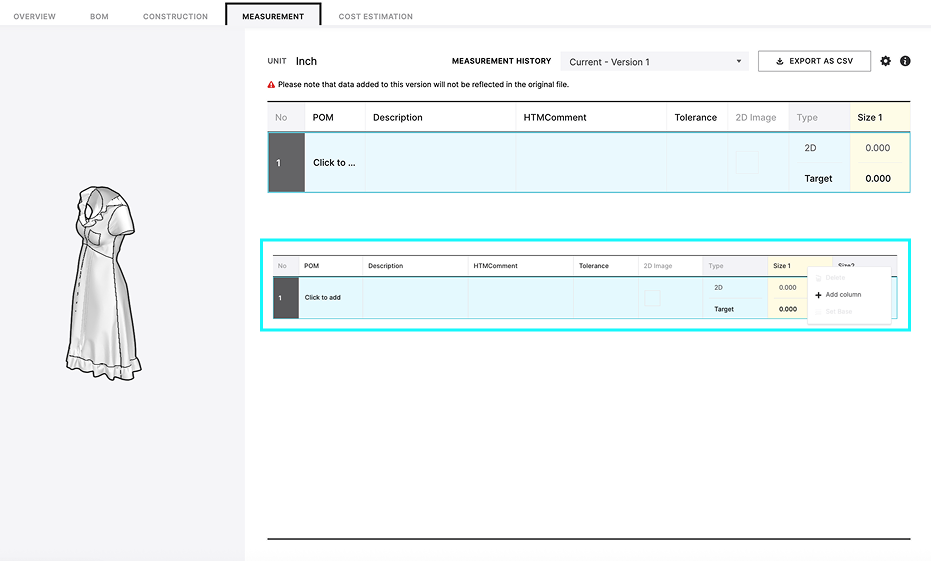

  • 在 Size 列上右键，可以在弹窗中选择增加列/ 设为基码 / 删除列。

  • 注意：对于空白内容，不支持3D视窗查看。

2) 为 3D 文件创建测量点信息

• 在 工艺单 → 尺寸 选项卡中，您将看到一个 “创建 POM” 的按钮。

• 单击按钮可以生成 测量点表格。

• 双击每一个单元格可以输入：POM测量点名称，描述，测量建议（HTMCommnet），容差，目标尺寸。

*  如果这是一个 3D 格式的文件，3D视窗内容将显示在左侧。

* 在某一行上右键，您可以在右键菜单中增加行或者删除行。

* 列上右键，可以在弹窗中选择增加列/ 设为基码。 (特指齐码尺寸中的基码)

     * 单击右上角 Export as CSV 按钮下载表格文件。

3) 版本更新政策要求

版本更新遵循与物料清单（BOM） 表相同的规则：

• 更新将基于最新版的在线工艺单文件。

• 旧版本中添加的项目数据将会转移到新版本中。

• 转移来的项目数据列将显示在表格底部。

• 无法自动区分重复项目。

• 版本更新后，将无法编辑旧版本数据。
