権限: 管理者, コラボレーター, 編集者, ビュアー

互換性: 2024年12月3日以降にアップロードされたZPRJ/ZPACファイルのみ対応します。それ以前のファイルについては、再アップロードしてください。

アップデート

CLO-SETでZPRJ/ZPACファイルの2Dビュアーを確認できるようになりました。

1. 2Dパターンビューア
2. ツールバー表示／非表示
3. マウス操作（ズーム／パン）
4. アノテーション
5. 2Dパターンビュア無効化

Details詳細

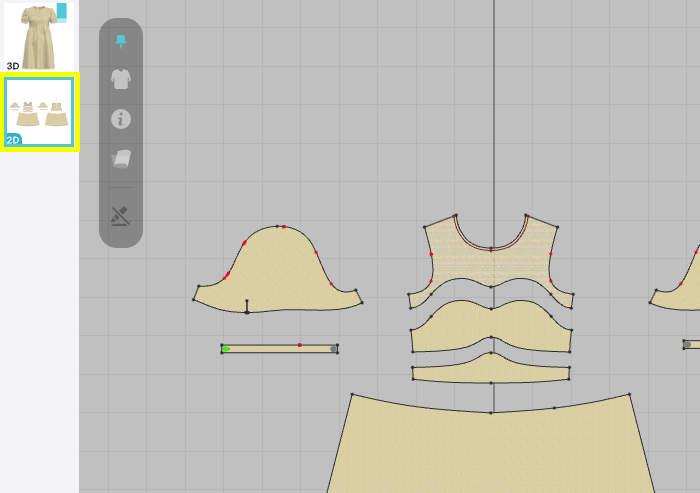

1) 2Dパターンビューア

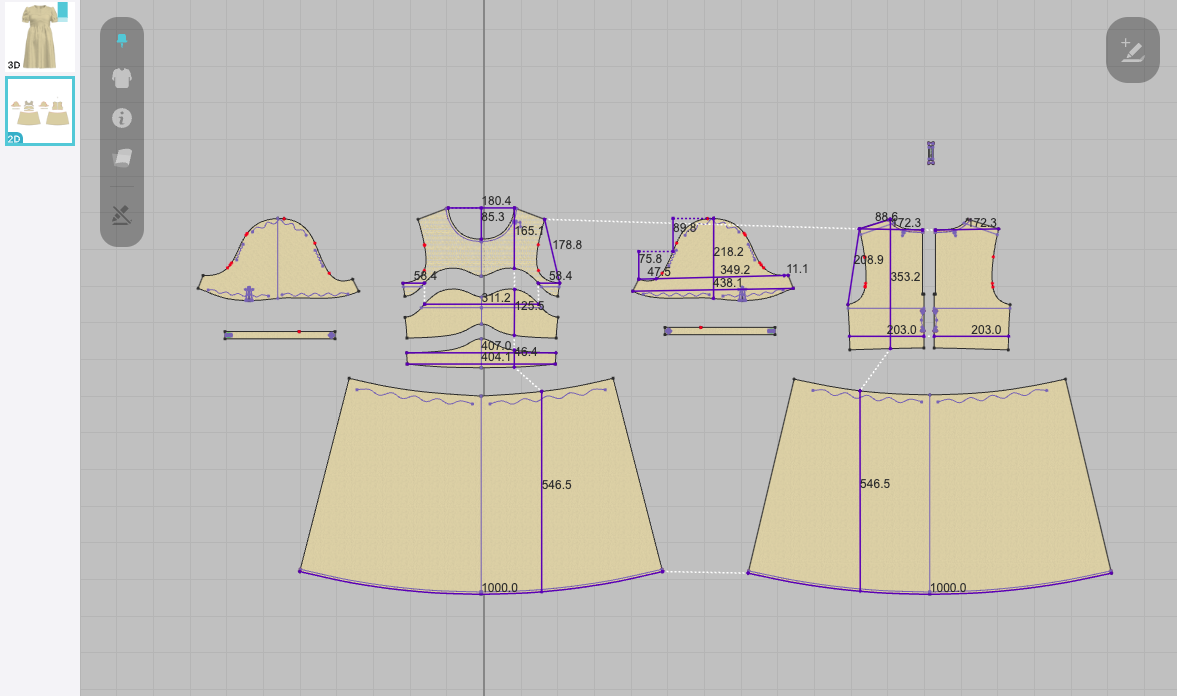

• コンテンツページで「2D」サムネイルボタンをクリックします。

※2024年12月3日以降にアップロードされたZPRJ/ZPACファイルのみ対応します。それ以前のファイルについては、再アップロードしてください。

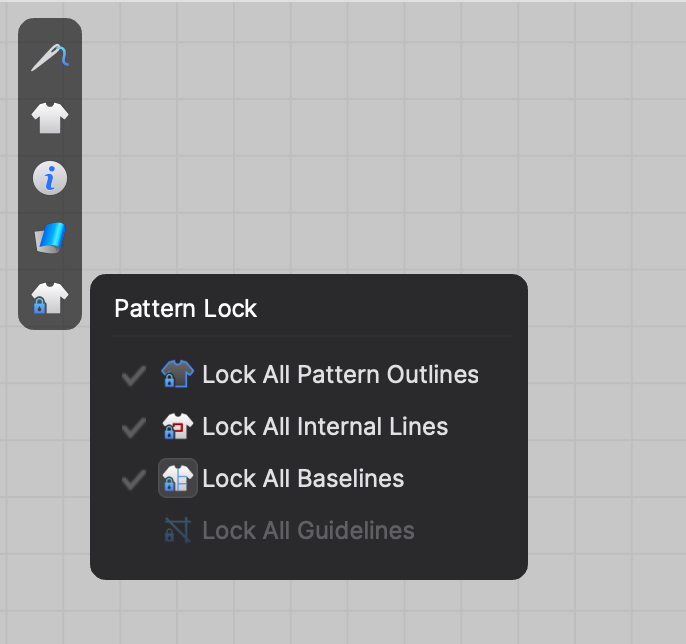

• ディフォルト設定では、「2D >メジャー>メジャー編集」オプションがオフになっており、パターンのアウトラインがロック解除されている場合、2Dビューアの表示はCLO3Dソフトウェア上の表示と一致します。
• ディフォルト設定の情報表示は、オフになっています。

2) ツールバー表示／非表示

• 2Dビューアでは、表示ツールバーを使用してビューの操作が可能です。
  • 現在は一部のメニューのみ利用可能ですが、今後さらに追加される予定です。

  • 各メニューの詳細については、CLO3Dの「2Dウィンドウ表示アイコン」に関する記事をご参照ください。

•

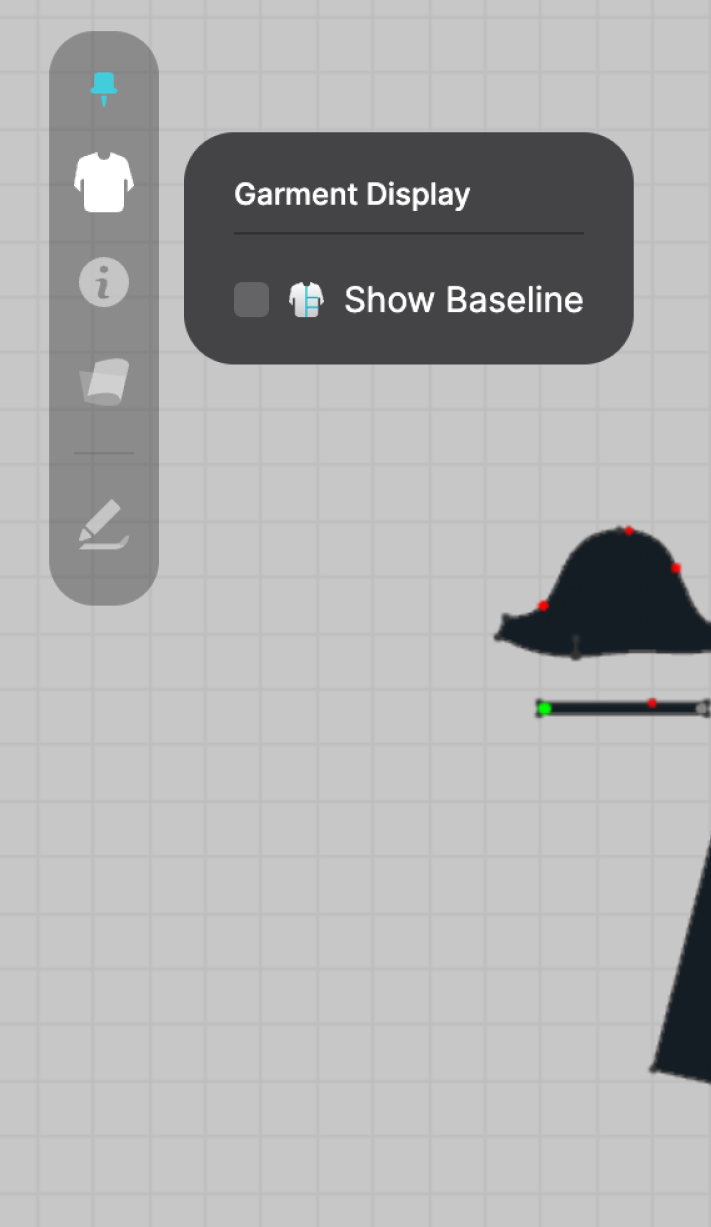

  • 衣装表示 (ディフォルト設定: off)
    • ベースライン表示

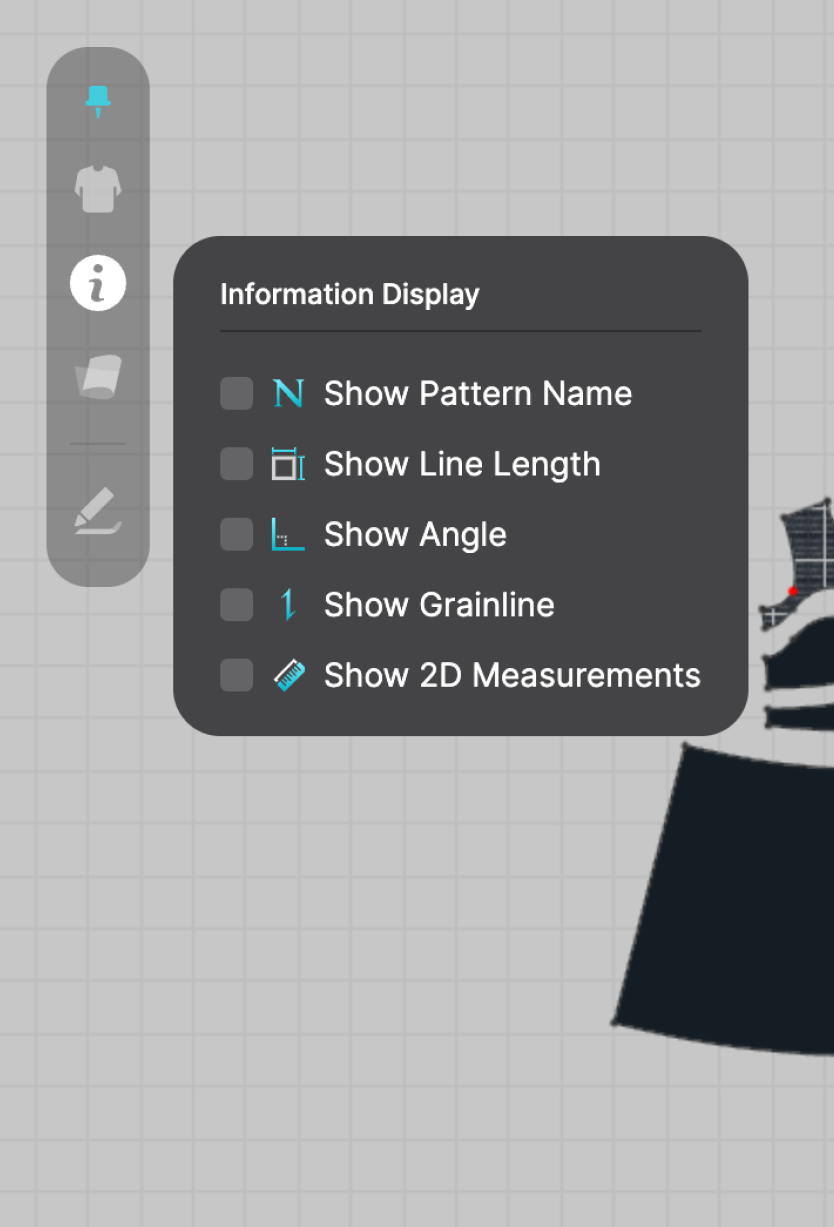

  • 情報表示 (ディフォルト設定: all off)
    • パターン名表示
    • 線長さ表示(mmのみ表示)
    • 角度表示
    • 地の目線表示
    • 2Dメジャー表示(mmのみ表示)

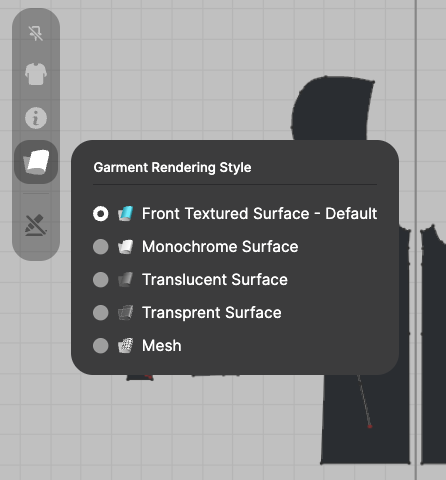

  • 衣装レンダリングスタイル
    • ディフォルト（厚いテクスチャー裏面）
    • モノクロ表面
    • 半透明の表面
    • 透明
    • メッシュ
• 各メニューの詳細については、CLO3Dの「2Dウィンドウ表示アイコン」に関する記事をご覧ください。

3) マウス操作（ズーム／パン）

• ズーム： マウスホイールを上下にスクロールして拡大・縮小します。
• パン：以下のいずれかの操作で行えます。
  1. ホイールボタンを押しながらマウスを移動
  2. Alt (Option) キーを押しながら左クリックし、マウスを移動

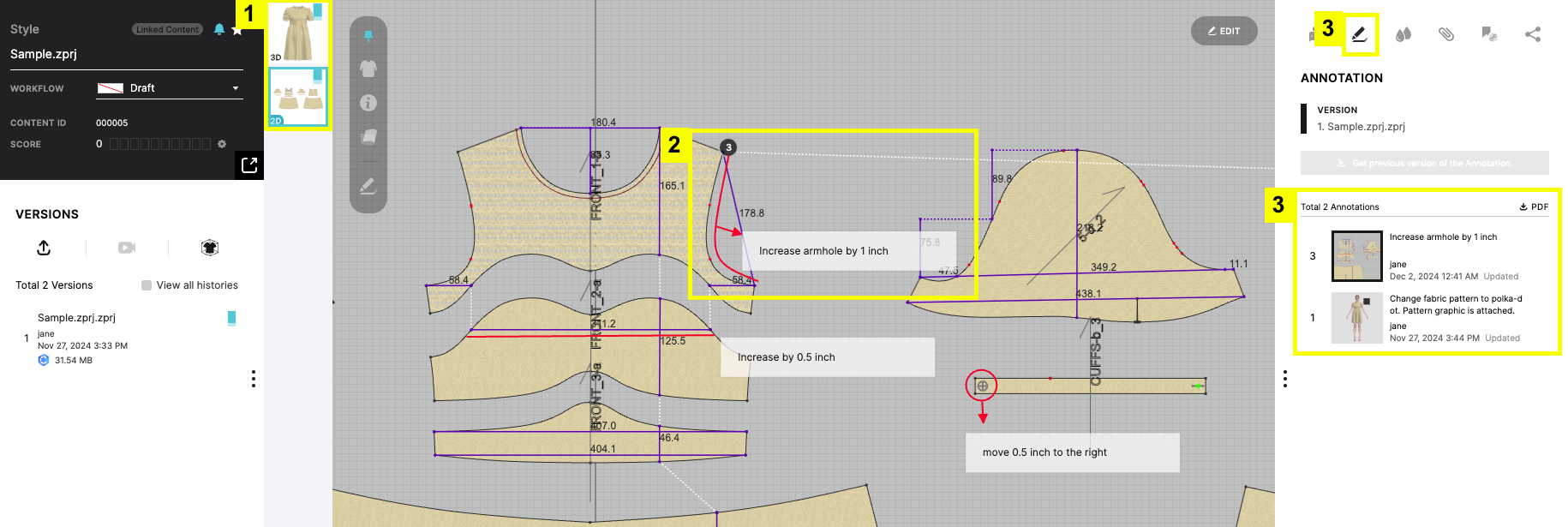

4) 2Dビュアーのアノテーション

• 2Dビューア上で注釈を作成し、チームメンバーとのコミュニケーションに活用できます。


1. サムネイル: アノテーションを作成すると、サムネイルおよびバージョン上に青いラベルアイコンが表示されます。
2. アノテーション: アノテーションの確認方法
3. アノテーションタブ: 画面右側の上部にある「アノテーション」ボタンをクリックすると、該当コンテンツに作成されたすべてのアノテーションの一覧が表示されます。番号はビューワの種類（2D／3D）に関係なく作成順で表示されます。


5) 2Dパターンビューア無効化

権限: グループ管理者, 企業管理者

• .zprj/.zpacファイルは、デフォルト設定で2Dパターンビューアが有効になります。

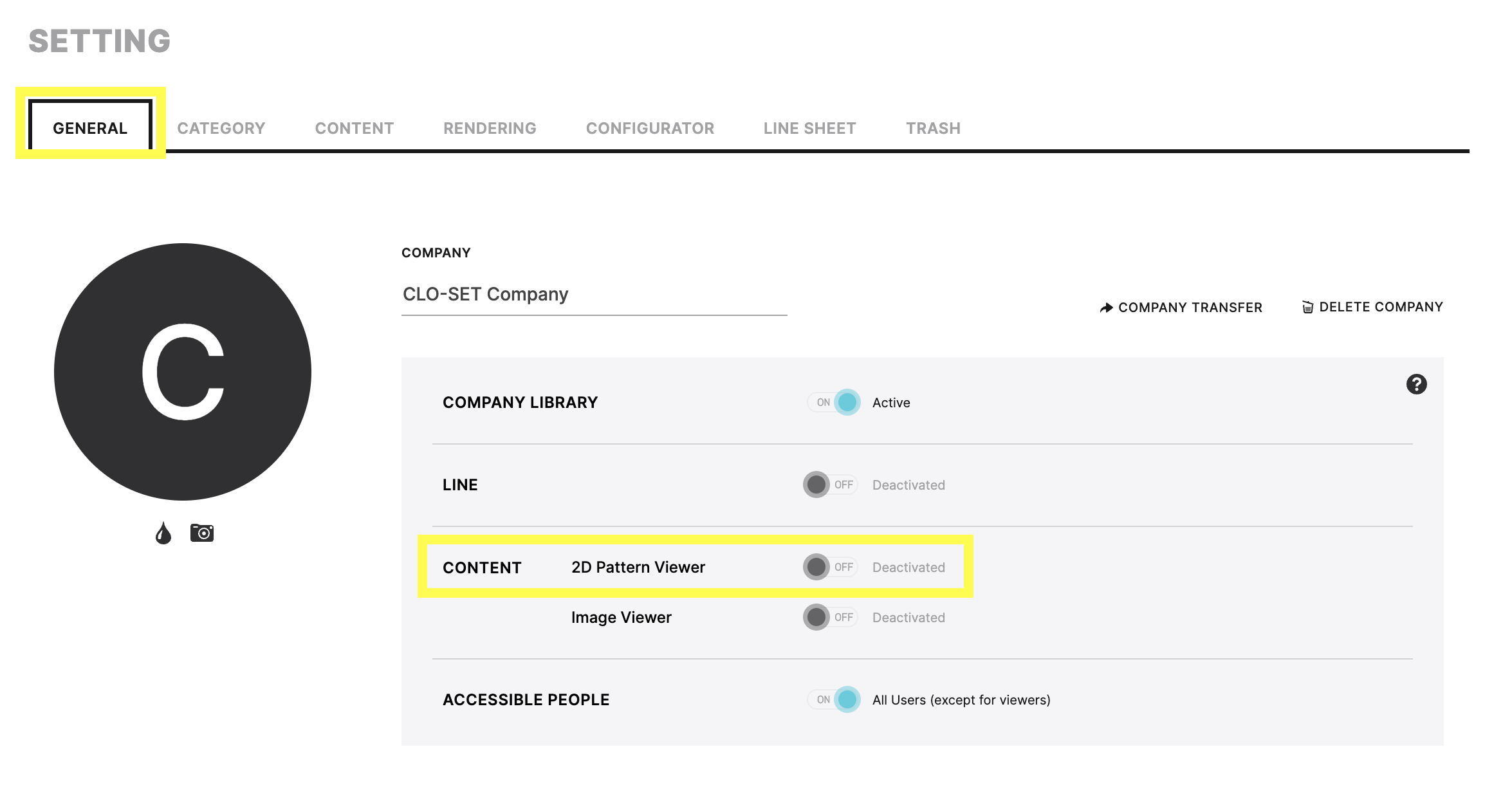

• 無効にするためには、企業設定→一般→2Dパターンビューアを「無効」に変更します。

.
